產品介紹
三輥閘又稱三棍閘、三滾閘、輥閘、滾閘，是通道閘的一種，最初從國外引進，英文名叫“Tripod Turnstile Series”是人流通道的出入口智能控制終端設備。攔阻體（閘桿）是由三根金屬桿組成空間三角形，閘桿一般采用中空封閉的不銹鋼管，堅固不易變形，能夠?qū)崿F(xiàn)公共通道簡易的勸阻級訪問控制。
三輥閘機設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應ID卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入。設備的機械部分包含一個緊急控制裝置，在斷電時，水平位置的三叉桿會自動落桿，保證通道通暢無阻，方便人員及時疏散。本設備屬于一體化三輥閘機，配備專業的門禁系統使用，可實現人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等功能。專用于人員出、入口需要進行安檢或控制的公共場所，如旅游景點、會展中心、影劇院、機場、車站、地鐵、碼頭等需要驗票的場所；工廠門禁考勤、食堂消費、高爾夫球場、圖書館、月卡休閑中心等需要授權進入的場所；電子廠防靜電控制區、需要識別人臉、識別指紋等保安措施嚴密的單位管理系統中。
三輥閘機芯是三輥閘機的核心部件，三輥閘機芯主要由主軸、電磁鐵、齒狀凸輪、定位凸輪、行程開關、阻尼器、彈簧、掉桿裝置組成。從機芯控制方式上分為機械式、半自動式、全自動式。從形態上分為立式和橋式，立式三輥閘體積較小，比較容易安裝；橋式三輥閘的通道較長，安保性更高。
三輥閘機芯的工作原理為：當三輥閘驅動板（以下稱驅動板）接收到開閘信號，其中一路繼電器閉合，對應的電磁鐵導通，促使鎖臂收縮，解除對齒狀凸輪的鎖定，這時行人只需輕輕推桿，便可以沿被解除鎖定的方向通行。隨著主軸的轉動，一旦行程開關碰到螺釘，前者給驅動板一個信號，表明行人已通過，完成此次動作；同時，電磁鐵恢復到原始狀態，鎖臂伸出，定位凸輪、定位桿（包括與之聯接的軸承）、阻尼器、彈簧開始工作，緩沖剛才所積累的彈性勢能，直到鎖臂再次與齒狀凸輪作用。
產品特性
■設計合理可靠，壽命長
機芯設計合理可靠，噪聲小，內部液壓裝置自動進行緩沖，運行平穩，使用壽命長。
■具有統一、標準的電氣接口，集成度高
具有統一、標準的對外電氣接口，可與感應IC/ID卡、磁卡、條碼卡或指紋、人臉等生物識別類產品做系統集成，集成為自動身份識別管理系統，從而實現門禁或收費功能。擴展接口豐富，帶CAN總線和IO口輸入。標準機芯主板和一體化控制主板可選配。
■遠程控制與管理功能
可通過管理計算機實現遠程控制與管理。結合系統集成管理軟件可自動統計通行數據，提供多種資料查詢路徑，并能以多種格式輸出和打印統計報表。
■具備斷電落桿功能
為了滿足消防通道的要求，在緊急情況下具有斷電落桿功能，組織人員疏散。斷電后，閘桿自動落下，形成透明通道。亦可增設遙控進行掉桿控制，便于管理及處理突發事件。
■具有方向指示燈
頂部具有圓形燈板，方向箭頭提示LED燈，通行一目了然，向行人顯示通道當前狀態，引導行人正確、快捷通行。
■具有設置“帶記憶”或不“帶記憶”功能
可設置“帶記憶”或不“帶記憶”功能（當設置成“帶記憶”時，可用于景區刷一次團體票過多人的場合）。
■多種工作模式選擇
具有多種工作模式選擇，即可單向限流也可雙向限流，多種通行方式組合靈活設置。
■具有防反沖、防尾隨功能
本設備具有防反沖功能，行人從相反方向進入通道，立刻鎖住，防尾隨，防止一次過多人非允許的情況。
■具有自動復位功能
具有自動復位功能，即行人獲得過閘權限后，在系統設定的時間內沒有過閘，三輥閘系統自動取消行人本次通行權限，恢復到初始鎖定狀態。復位時間值可設置。
■標準的開關信號輸入接口
標準的的開關信號輸入，方便外接開關、條碼、感應IC卡、指紋識別等出入控制器控制輥閘動作。
■不銹鋼板沖壓成型，造型美觀大方
整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，具有防水、防曬、耐寒、耐高溫等特性。
■與其他類型產品配合應用
可與其他類型通道產品配合使用。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
箱體材料 |
304不銹鋼 |
三輥閘結構 |
框架結構，304不銹鋼外殼。 |
|
閘桿材料 |
304不銹鋼 |
內部結構 |
鋼材框架結構 |
|
閘桿長度 |
510mm |
生產工藝 |
全電腦數控激光切割機生產 |
|
開閘時間 |
0.2秒 |
通訊接口 |
TCP/IP通訊 |
|
電源電壓 |
AC220±10%V、50Hz |
控制板安裝位 |
2個 |
|
機芯電壓 |
DC24V |
外接設備安裝位 |
2個 |
|
閘桿最大承受力 |
80Kg |
燈光提示 |
通行方向指示，綠燈通行，紅燈禁止通行。 |
|
閘桿工作驅動力 |
3Kg |
閘桿轉向 |
單向、雙向（可選）；具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡，另一方向禁行，一邊讀卡，另一方向自由通行。 |
|
驅動電流 |
≥10mA |
閘桿傳動力 |
數字方式 |
|
驅動電機 |
直流電機24V/30W |
自動復位功能 |
開閘后，在規定的時間內未通行系統將自動上鎖，通行時間可調。 |
|
指示燈工作電源 |
DC12V±5％ |
感應讀卡口尺寸 |
配帶標準安裝支架或度身定做 |
|
環境溫度 |
-25℃～70℃ |
控制信號 |
干接點信號輸入 |
|
相對濕度 |
5％～90％，不凝露。 |
輸入接口 |
DC12V電平信號或脈寬＞100ms的DC12V脈沖信號。 |
|
通行速度 |
35人次/分鐘 |
掉桿裝置 |
斷電自動掉桿。 |
|
機芯故障率 |
300萬次無故障。 |
工作環境 |
室內、室外（最好架雨篷）。 |
|
產品重量 |
約52Kg |
外型尺寸 |
1200(L)mm×280(W)mm×960(H)mm |

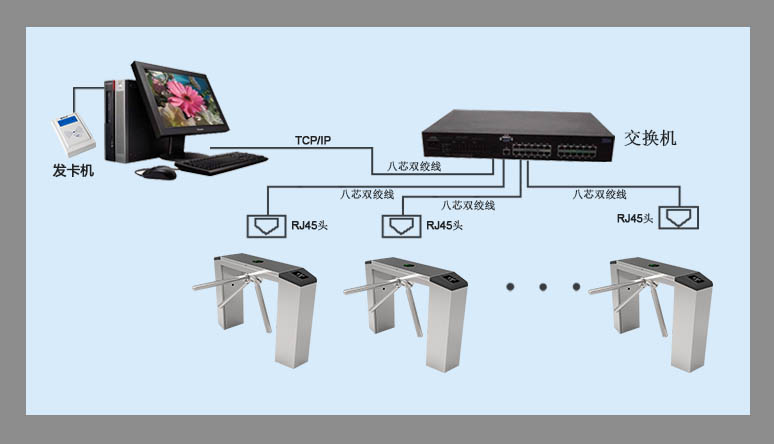

聯網通訊示意圖
