一卡一庫一平臺
您的當前位置:首頁 >> 產品中心 >> 一卡一庫一平臺 >> 消費機
產品名稱SCT-2012A-TM臺式網絡型數碼管感應IC卡消費機
產品型號SCT-2012A-TM
突出特點暫無信息
相關視頻暫無信息
  • 產品介紹
  • 產品特性
  • 技術參數
  • 產品圖示
  • 其他
  • arrow產品介紹

    SCT-2012A-TM臺式網絡型數碼管感應IC卡消費POS機是基于ARM32平臺設計開發的系列感應式支付終端,產品外觀簡潔、操作簡便、安全可靠、功能實用,采用非接觸式M1卡或者CPU卡實現電子貨幣支付應用,具有操作便捷,響應速度快、抗干擾性強、堅固耐用、交易安全等優點。持卡人只需將存有電子錢包的IC卡或者CPU卡靠近消費機刷卡感應區便可完成交易。

    此消費POS機是我司為了滿足消費電子化、制度化、方便化的要求而研制的新一代產品。支持13.56MMIFARE I型非接觸式IC卡消費方式,可選配支持非接觸式CPU卡消費方式,具有PSAM卡安全認證模塊,具有操作便捷,交易安全等特點。消費機采用TCP/IP網絡通訊的方式交互數據,消費系統管理中心,進行統一發卡、掛失、解掛、注銷等操作,可以把每一臺消費機里的每一筆刷卡數據,都可以通過TCP/IP網絡實時傳輸?shù)焦芾碇行姆?wù)器里面,如果管理中心電腦未開啟不能傳送數據的情況,刷卡數據會暫時保存在消費機里面存儲,待管理中心服務器開啟后,可繼續將刷卡數據上傳至管理中心服務器。用戶消費時只需要在POS機感應區有效距離內出示卡,即可輕松快速完成消費結算,既方便用戶消費,又方便管理人員統計和管理消費情況,實現消費數據的采集統計和信息過程自動化。結合解決方案可廣泛應用于大型綜合食堂、餐廳、超市、娛樂場所、各種大小型商店等各類收費場所和計費消費應用領域。

  • arrow產品特性

    數據安全可靠性

    支持13.56MHz頻率非接觸式卡片,符合ISO/IEC 14443A/B標準,數據安全可靠。

    數碼管顯示

    雙行5位數碼管顯示,方便操作員和消費者查看交易信息和內容。

    黑名單管理

    具有下載黑名單,黑名單排序整理,黑名單校驗檢索,黑名單掛失解掛等功能。

    系統存儲容量大

    系統容量大,外擴4M存儲器,具有完成交易保存流水記錄功能,記錄通過約定通訊方式主動上傳上位機數據庫。

    查詢功能

    具有簡單的交易匯總、交易流水查詢功能。

    設備參數設置功能

    能設置設備工作參數,能對設備進行自動檢測等。

    人性化的按鍵設計

    采用高按鍵感的機械按鍵,按鍵壽命達100萬次,整個鍵盤采用硅膠鍵盤罩防護,防止油污、湯水流入。

    帶后備大容量鋰電池

    沒有外電時自動進入節能工作狀態,自帶后備大容7.4V/900mAh電池,突然斷電或沒電的地方都可以正常使用,可持續功能供電3小時以上。

    消費方式靈活

    消費方式可靈活選擇,直接輸入金額消費方式和定額消費方式可選。

    鍵盤功能

    09數字鍵,用于輸入金額和密碼等數字。

    F1F2】:設置快捷金額鍵

    【·】:小數點。

    】:加號鍵,主界面下進入菜單,輸入金額具有相加功能。

    【×】:取消/退出。

    【取消】:退出當前操作。

    【確認】:確認當前操作。

    【菜單】:選擇功能菜單。

    【清零】:取消最近輸入的金額。

    直接輸入消費金額消費方式(自由消費方式)

    步驟一:輸入金額

    從鍵盤直接輸入交易的金額,或者通過運算得出金額;如“0.5+2+1+3+1.5”,得到金額8;也可以按[F1F7]直接輸入預先設定好的金額(最多7種)。輸入完畢后,按[確認]鍵,LED顯示窗顯示交易金額,短促鳴叫聲,提示用戶刷卡。

    步驟二:用戶刷卡

    消費者成功刷卡后,LED顯示窗顯示扣費金額和卡余額,并且鳴叫一聲,表示交易成功。刷卡時如果太快(小于0.12秒),可能出現錯誤提示,放慢速度再刷一次即可。(如果按正確的方式多次刷卡仍無法成功,請參考錯誤信息處理進行處理。)

    步驟三:取消刷卡

    在“步驟二”中,提示刷卡后,如果用戶沒有刷卡,按[取消]鍵進行下一次交易。

    定額消費方式

    步驟一:設定定額消費

    [菜單]鍵,選擇[3],按[確認]鍵設定定額消費方式。輸入想要設定的金額數字,按[確認]鍵完成設定,LED顯示窗顯示定額消費的金額并等待刷卡。

    步驟二:消費者刷卡

    當消費者刷卡后,LED顯示窗提示消費金額和卡余額,并且鳴叫一聲,表示成功交易。用戶卡拿開1.5秒后LED顯示窗重新提示刷卡,可進入下一次交易。

    按下[菜單]鍵,LED顯示“FUN SE- 1”,進入菜單選項。按如下的數字鍵再按下[確認]鍵,就進入了對應的功能。

    1)【 1 】:查詢消費記錄。

    2)【 2 】:查詢未采集記錄。

    3)【 3 】:設定定額消費的金額。

    4)【 4 】:常用參數設置。

    4.3】:統計參數設置。

    4.3.2】:統計10日模式開關。

    4.3.3】:統計灰記錄開關。

    4.8】:強制簽到(321456)。

    5)【 5 】:感應式支付終端系統初始化。

    6)【 6 】:交易模式設置。

    6.1】:時段定額設置。

    6.2】:錢包組合方式。(1.補助錢包優先;2.充值錢包優先;3.僅刷補助錢包;4.僅刷充值錢包。)

    6.3】:聯合扣款方式是否開啟。

    6.4】:脫機卡格式升級參數設置。

    6.5】:超日限額處理方式設置(1.輸入密碼繼續消費;2.禁止消費。)。

    7)【 7 】:設置通訊選項。

    7.1】:設置本地IP。

    7.2】:本地端口。

    7.3】:設置網關。

    7.4】:設置子網掩碼。

    7.5.1】:設置服務器ip

    7.5.2】:設置服務器端口。

    7.5.3】:設置心跳時間。

    7.5.4】:設置快捷簽到時間。

    7.6】:設置通訊地址號。

    7.7】:設置無線頻段號。

    7.9】:MAC地址。

    8)【 8 】:還原到出廠狀態。

    9)【 9 】:設置設備號。

    10)【F1F7】設置快捷金額鍵。

    注意:底層升級操作:關閉電源,按住F1鍵不放,重新開機。

    硬件自測檢查:關閉電源,按住F2鍵不放,重新開機。

    arrow常見故障現場及處理方法

    如果您在使用感應式支付終端時出現了問題,請先從下表中查閱幫助信息,如果還無法解決,請與專業維修人員聯系。

    以下說明可能會因功能需求的變化而與實際產品操作不一致,特此說明。

    1Er X刷卡錯誤

    出錯提示

    錯誤說明

    處理方法

    Er 1

    黑名單卡

    沒收卡

    Er 2

    卡期限到

    延長使用期限

    Er 3

    卡類型錯誤

    重新設定卡類型

    Er 4

    數據錯誤

    卡拿到中心修復

    Er 5

    金額不足

    請充值

    Er 6

    鎖卡

    卡拿到中心修復

    Er 8

    刷卡失敗

    重新刷卡

    Er 9

    超過刷卡次數

    該時段不能再刷卡

    P --

    超過當天最大消費額

    輸入用戶卡密碼

    2Hr X硬件錯誤

    出錯提示

    錯誤說明

    處理方法

    Hr 1

    后備電源電壓不足

    請充電

    Hr 2

    內存錯誤

    請重新開機

    Hr 3

    指針錯誤

    請修復

    Hr 4

    未初始化

    請初始化

    Hr 5

    Flash芯片錯誤

    請返廠維修

    Hr 6

    數據滿

    請采集

    Hr 8

    POS時間錯誤

    請聯機處理

    3AR X錯誤提示

    出錯提示

    錯誤說明

    處理方法

    AR-10

    未簽到

    請聯機處理

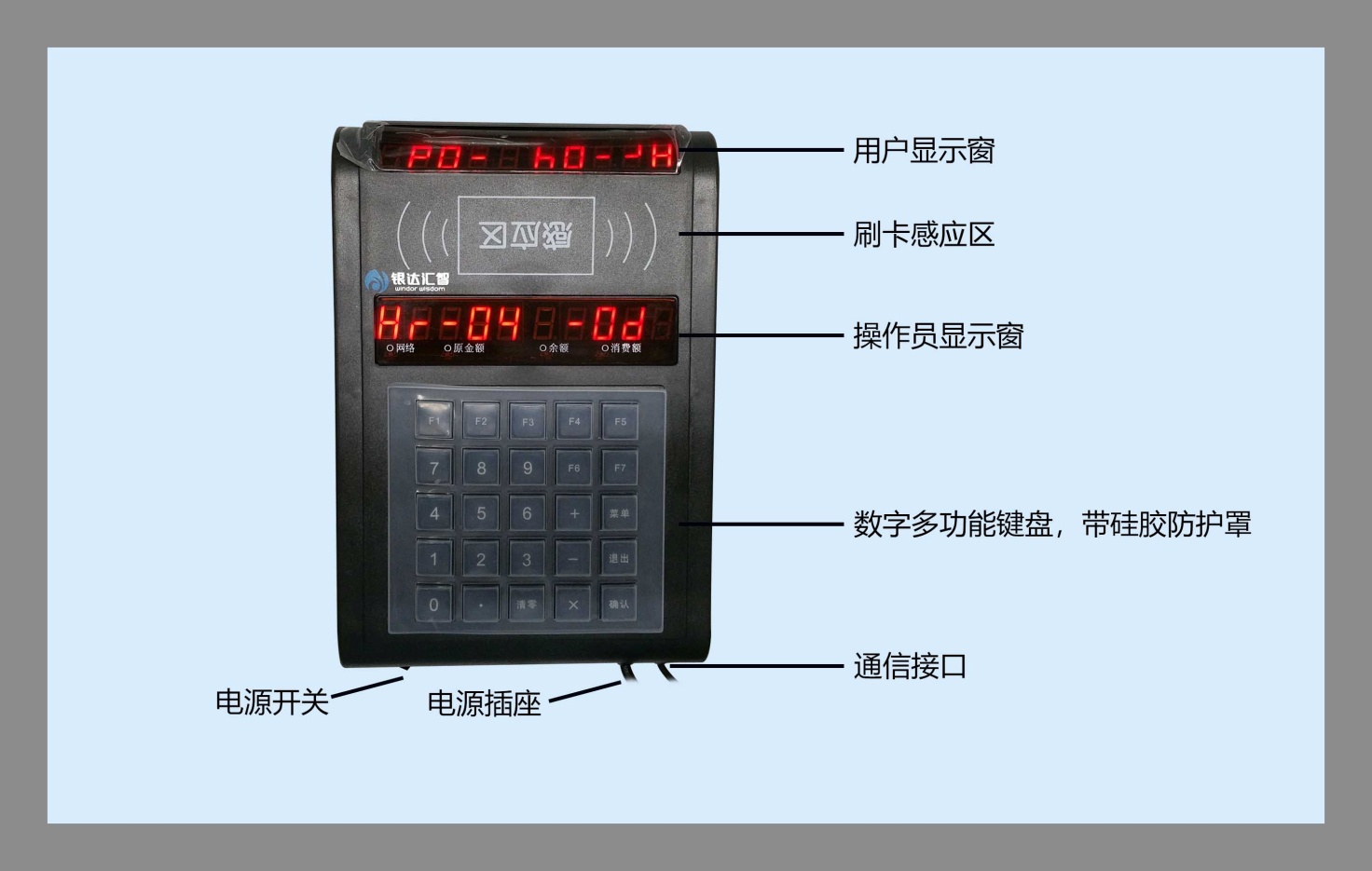

    arrowSCT-2012A-TM消費機示意圖

    1--2012A消費機示意圖

    arrow外接接口說明與使用

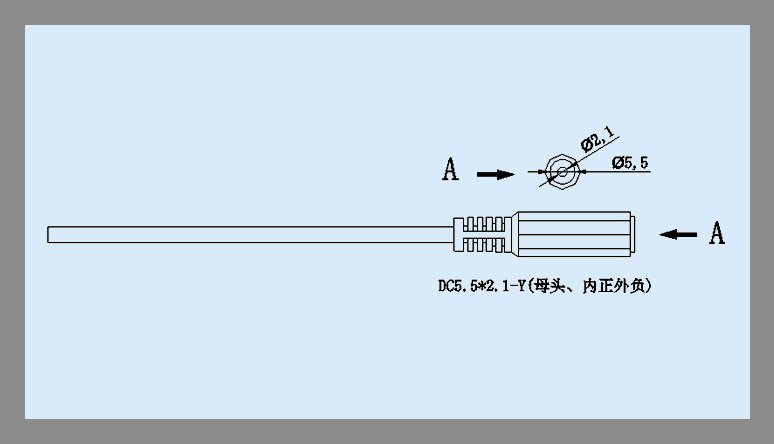

    1電源插頭說明與使用

    電源插頭作為低壓直流電源的連接件,可以連接自帶的12V直流適配器,也可以在集中供電方式中作為支線的接插頭。

    2--電源插頭說明示意圖

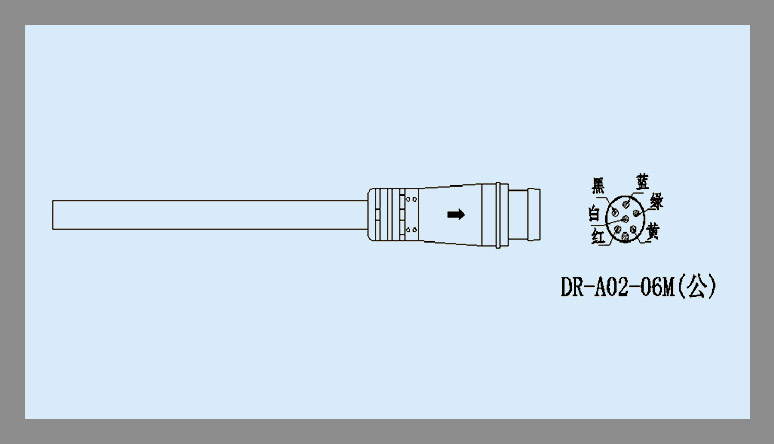

    2SCT-2012通信插頭說明與使用

    6芯的通信插頭集成了485接口和10M以太網接口。當使用485連接時,使用12兩線,將多余的連線剪掉,防止短路。當使用以太網組網時,使用3、45、6根線。

    3--通信插頭說明示意圖

    通訊線定義:1.紅色:485+;2.黑色:485-3.白色:TX+;4.黃色:TX-;5.綠色:RX+;6.藍色:RX-

  • arrow技術參數

    標

    數

    標

    數

    產品型號

    SCT-2012A-TM

    設備款式

    桌面臺式機。

    存儲容量

    1萬條

    讀卡模塊

    工作頻率為13.56MHz感應M1卡讀卡模塊。

    黑名單

    2萬條

    卡片類型

    工作頻率為13.56MHz感應IC卡(M1卡)。

    讀卡距離

    5cm

    通訊距離

    局域網或VPN虛擬局域網范圍內。

    讀寫時間

    0.3

    消費方式

    定額消費、自由消費。

    通訊方式

    TCP/IP通訊

    工作電源

    適配器電源AC 220V/50Hz。

    通訊速率

    10/100M自適應

    顯示屏

    LED數碼管雙面顯示屏。

    工作電壓

    DC12V/1A

    卡片有效期

    超過卡片有效期可到管理中心延長期限。

    設備功耗

    3W

    時段刷卡次數限制

    超過時段刷卡次數,該時段不能再刷卡。

    工作溫度

    -10℃~+50

    日消費最大金額

    超過當天消費的最大金額需要輸入用戶卡密碼。

    存儲溫度

    -30℃~+70

    單筆最小/最大消費金額

    可在管理中心設備參數里面設置。

    工作濕度

    10%95%

    刷卡監控

    有,系統具有實時通訊功能。

    軟件數據庫

    SQL Server

    后備電源

    鋰電池(7.4V/900mAh,可持續供電約3小時左右。

    產品重量

    1Kg

    外形尺寸

    251(L)×170(W)×51(H)mm

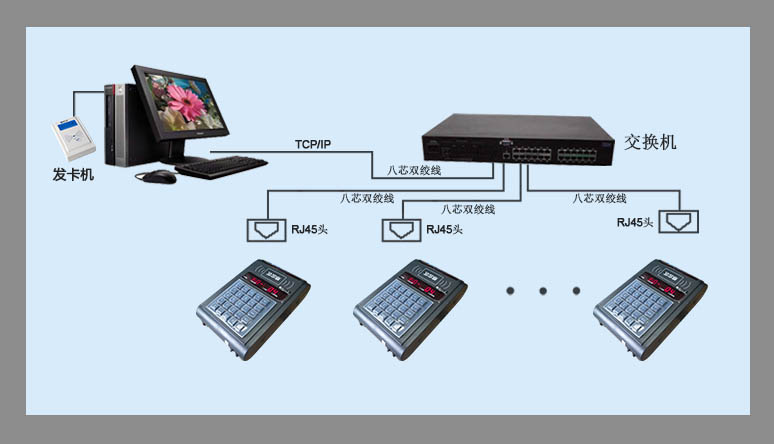

  • arrow聯網通訊示意圖

    如果采用以太網進行消費終端組網。感應式支付終端可以單獨供電,也可以集中供電。網線選擇5類線或者超5類線,首先必須制作以太網支線,以便連接感應式支付終端。以太網設備可以選擇集線器、交換機或者路由器,推薦使用交換機。如果距離超過100米可以用交換機做中繼器。


    圖1--聯網通訊示意圖
