產品介紹
三輥閘又稱三棍閘、三滾閘、輥閘、滾閘，是通道閘的一種，最初從國外引進，英文名叫“Tripod Turnstile Series”是人流通道的出入口智能控制終端設備。攔阻體（閘桿）是由三根金屬桿組成空間三角形，閘桿一般采用中空封閉的不銹鋼管，堅固不易變形，能夠?qū)崿F(xiàn)公共通道簡易的勸阻級訪問控制。
三輥閘機設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應ID卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入。設備的機械部分包含一個緊急控制裝置，在斷電時，水平位置的三叉桿會自動落桿，保證通道通暢無阻，方便人員及時疏散。本設備屬于一體化三輥閘機，配備專業的門禁系統使用，可實現人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等功能。專用于人員出、入口需要進行安檢或控制的公共場所，如旅游景點、會展中心、影劇院、機場、車站、地鐵、碼頭等需要驗票的場所；工廠門禁考勤、食堂消費、高爾夫球場、圖書館、月卡休閑中心等需要授權進入的場所；電子廠防靜電控制區、需要識別人臉、識別指紋等保安措施嚴密的單位管理系統中。
三輥閘機芯是三輥閘機的核心部件，三輥閘機芯主要由主軸、電磁鐵、齒狀凸輪、定位凸輪、行程開關、阻尼器、彈簧、掉桿裝置組成。從機芯控制方式上分為機械式、半自動式、全自動式。從形態上分為立式和橋式，立式三輥閘體積較小，比較容易安裝；橋式三輥閘的通道較長，安保性更高。
三輥閘機芯的工作原理為：當三輥閘驅動板（以下稱驅動板）接收到開閘信號，其中一路繼電器閉合，對應的電磁鐵導通，促使鎖臂收縮，解除對齒狀凸輪的鎖定，這時行人只需輕輕推桿，便可以沿被解除鎖定的方向通行。隨著主軸的轉動，一旦行程開關碰到螺釘，前者給驅動板一個信號，表明行人已通過，完成此次動作；同時，電磁鐵恢復到原始狀態，鎖臂伸出，定位凸輪、定位桿（包括與之聯接的軸承）、阻尼器、彈簧開始工作，緩沖剛才所積累的彈性勢能，直到鎖臂再次與齒狀凸輪作用。
總結目前市場上人行通道閘機，大部分是以簡單門禁為基礎，進行轉換的通道管理方式，我司特別推出自主研發一體式閘機主板，機芯主板和門禁主板合二為一的一體化主板，可以帶5寸高清彩屏顯示，顯示人像和姓名，公司名稱等，這種一體化閘機主板走線整潔，維護方便，售后簡單，另外我們可以提供個性化功能修改。
本設備采用的一體化主板，自帶系統，無需另外配置門禁系統或者消費系統，一體化主板燒錄門禁程序它就是門禁系統，燒錄消費程序它就是消費系統，轉換程序自由，方便客戶使用。自主開發系統方便操作，大部分嵌入專業的門禁系統或者消費系統，操作復雜，功能繁瑣，實際在通道閘機運用的功能簡易快捷，完全大材小用，所以我們專門為人行通道打造一個閘機用戶專用的系統，簡單明了，方便易懂。
產品特性
■設計合理可靠，壽命長
機芯設計合理可靠，噪聲小，內部液壓裝置自動進行緩沖，運行平穩，使用壽命長。
■帶有5寸LCD高清彩屏顯示
彩屏一體化設備自帶門禁控制器系統主板或消費控制器系統主板，門禁或消費可自由切換，首創標配的5寸LCD高清彩屏顯示功能，分辨率達800×480，可顯示人像和姓名、卡號，公司名稱等信息。
■智能語音播報功能
具備智能語音播報功能，如刷卡進入播報“歡迎光臨”，刷卡離去播報“一路順風”等語音提示。
■具有統一、標準的電氣接口，集成度高
具有統一、標準的對外電氣接口，可與感應IC/ID卡、磁卡、條碼卡或指紋、人臉等生物識別類產品做系統集成，集成為自動身份識別管理系統，從而實現門禁或收費功能。擴展接口豐富，帶CAN總線和IO口輸入。標準機芯主板和一體化控制主板可選配。
■遠程控制與管理功能
可通過管理計算機實現遠程控制與管理。結合系統集成管理軟件可自動統計通行數據，提供多種資料查詢路徑，并能以多種格式輸出和打印統計報表。
■具備斷電落桿功能
為了滿足消防通道的要求，在緊急情況下具有斷電落桿功能，組織人員疏散。斷電后，閘桿自動落下，形成透明通道。亦可增設遙控進行掉桿控制，便于管理及處理突發事件。
■具有方向指示燈
頂部具有圓形燈板，方向箭頭提示LED燈，通行一目了然，向行人顯示通道當前狀態，引導行人正確、快捷通行。
■具有設置“帶記憶”或不“帶記憶”功能
可設置“帶記憶”或不“帶記憶”功能（當設置成“帶記憶”時，可用于景區刷一次團體票過多人的場合）。
■多種工作模式選擇
具有多種工作模式選擇，即可單向限流也可雙向限流，多種通行方式組合靈活設置。
■具有防反沖、防尾隨功能
本設備具有防反沖功能，行人從相反方向進入通道，立刻鎖住，防尾隨，防止一次過多人非允許的情況。
■具有自動復位功能
具有自動復位功能，即行人獲得過閘權限后，在系統設定的時間內沒有過閘，三輥閘系統自動取消行人本次通行權限，恢復到初始鎖定狀態。復位時間值可設置。
■標準的開關信號輸入接口
標準的的開關信號輸入，方便外接開關、條碼、感應IC卡、指紋識別等出入控制器控制輥閘動作。
■不銹鋼板沖壓成型，造型美觀大方
整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，具有防水、防曬、耐寒、耐高溫等特性。
■擴展各種功能
◆智能吞卡消費：無余額時，可直接吞卡（也可定制無余額時，不吞卡），吞卡消費方便快捷，有余額會吐卡。
◆刷身份證功能：可直接刷身份證通行，無需系統激活，也可按人員信息控制人員進出。
◆外接LED顯示屏：可外接LED電子顯示屏幕，用于工地勞務考勤，可實時顯示工地人員情況及場內實時進出人數，數據實時更新，可適用于多種場地。
◆可刷一維碼和二維碼進出：可內嵌一維/二維碼掃描機，掃描一個進一個，不必請檢票員，常用于智能票務管理系統。
◆工地安全帽識別通行：工地安全帽遠距離識別，915遠距離電子標簽，方便快捷。
◆刷卡抓拍通行：刷卡進出通道閘時，攝像頭可同步進行抓拍，并將抓拍圖片存入后臺服務器，供事后查看。
◆指紋/人臉識別通行：指紋具有終身不變性、唯一性、方便性，成為生物識別的熱門，而人臉識別是基于人的臉部特征信息進行身份識別的一種生物識別技術。
■與其他類型產品配合應用
可與其他類型通道產品配合使用。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
箱體材料 |
304不銹鋼 |
三輥閘結構 |
框架結構，304不銹鋼外殼。 |
|
閘桿材料 |
304不銹鋼 |
內部結構 |
鋼材框架結構。 |
|
閘桿長度 |
510mm |
生產工藝 |
全電腦數控激光切割機生產。 |
|
開閘時間 |
0.2秒 |
閘桿轉向 |
單向、雙向（可選）；具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡，另一方向禁行，一邊讀卡，另一方向自由通行。 |
|
閘桿最大承受力 |
80Kg |
自動復位功能 |
開閘后，在規定的時間內未通行系統將自動上鎖，通行時間可調。 |
|
閘桿工作驅動力 |
3Kg |
LCD彩屏顯示 |
首創標配的5寸LCD高清彩屏顯示功能，分辨率達800×480，可顯示人像、姓名、卡號、日期、時間、公司名稱等信息。 |
|
閘桿傳動力 |
數字方式 |
輸入接口 |
DC12V電平信號或脈寬＞100ms的DC12V脈沖信號。 |
|
控制板安裝位 |
2個 |
控制信號 |
繼電器信號輸入。 |
|
外接設備安裝位 |
2個 |
感應讀卡口尺寸 |
配帶標準安裝支架或定做。 |
|
通訊接口 |
TCP/IP通訊 |
掉桿裝置 |
斷電自動掉桿。 |
|
機芯電壓 |
DC24V |
電源電壓 |
AC220±10%V、50Hz。 |
|
驅動電流 |
≥10mA |
驅動電機 |
直流電機24V/32W。 |
|
指示燈工作電源 |
DC12V±5％ |
燈光提示 |
通行方向指示，綠燈通行，紅燈禁止通行。 |
|
環境溫度 |
-15℃～60℃ |
相對濕度 |
5%～90%，不凝露。 |
|
通行速度 |
20人次/分鐘 |
機芯故障率 |
300萬次無故障。 |
|
工作環境 |
室內、室外。 |
外型尺寸 |
1200(L)mm×280(W)mm×1000(H)mm |
|
產品重量 |
約60Kg |
擴展功能 |
扣費系統、票務系統、吞卡系統、工地LED勞務考勤系統、掃描二維碼系統。 |

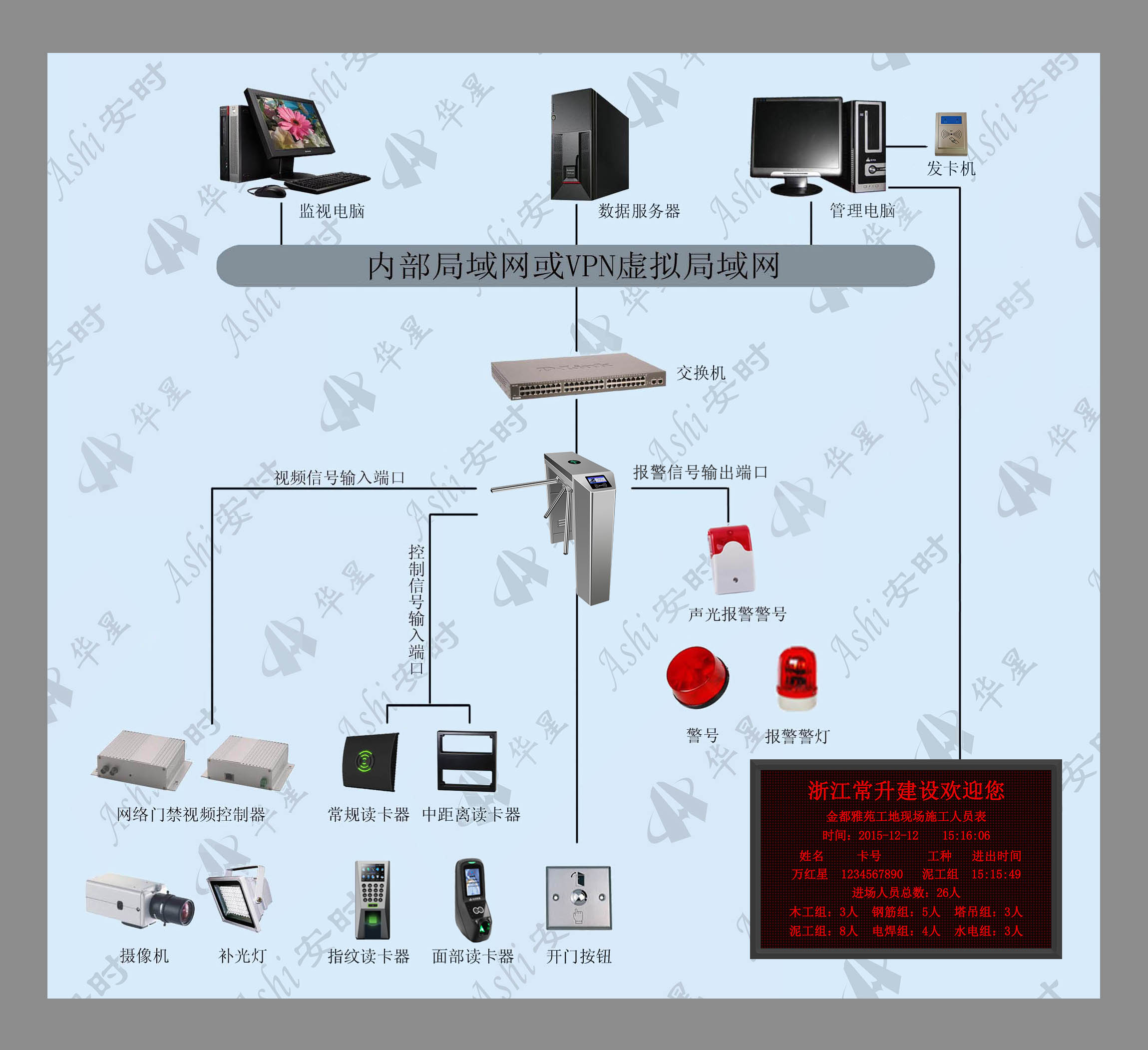

系統產品拓?fù)鋱D
圖1--系統產品拓?fù)鋱D

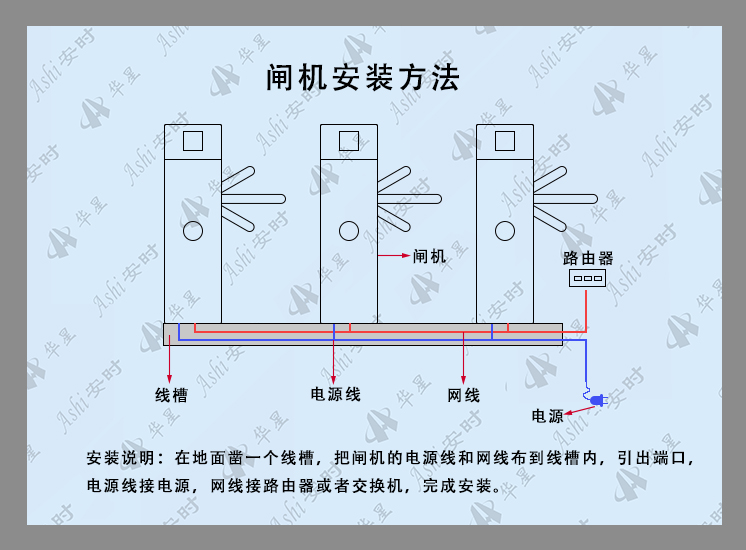

產品安裝示意圖
圖2--三輥閘機安裝示意圖
