產品介紹
SCT-5018-UM智能卡讀寫機具是集成13.56MHz符合ISO14443標準的非接觸式IC卡的讀寫模塊，主要由安全主控模塊、射頻/感應驅動模塊和天線線圈組成，具有訪問和讀寫符合ISO14443標準的射頻IC卡的功能。
SCT-5018-UM智能卡讀寫機具采用PC端USB取電和USB2.0通訊接口通訊，置于管理電腦旁，PSAM卡安全認證，無需外接電源，故障判定采用綠色電源指示燈和紅色狀態指示燈方便客戶使用。在校安通管理系統中，錢存于感應IC卡（M1卡）內，消費機、水控機、自助轉賬機用于完成對卡片的扣款操作，交易數據存于消費機、轉賬機內，然后通過網絡實時聯機數據自動到系統管理中心，在使用整個校安通管理系統中需要購買一臺或者多臺發卡機，發卡機主要用于系統的初始化、卡片各扇區的初始化、卡片扇區加密、發卡、寫卡和卡片的充值退款。充值功能也可由聯機加款機完成。
產品特性
■本設備選用PHILIPS高度集成模塊，具有13.56MHz讀寫能力，符合ISO/IEC14443A協議。
■發卡機和感應IC卡之間采用加密算法，卡和設備雙向驗證，通訊錯誤自動偵測。
■操作方便性：連接電腦USB接口并安裝驅動程序后即可使用。
■背面掛鉤設計：發卡機背部設計了兩個掛鉤孔，可以隨意安裝掛鉤處，也可以擺放在桌面平面處隨心所欲。
■發卡機表面處理：采用優質的鋅合金制造，表面拋光處理，耐高溫耐磨損。
■高精密內部元件：采用高精密內部元件，原裝進口智能芯片，先進的編程系統，操作方便簡單。
■USB即插即用：發卡機支持即插即用，在使用過程中可以隨意拔插，不用外加電源。
■LED狀態指示燈：綠色、紅色LED燈指示電源接入狀態和讀卡正確與否。讀卡時，蜂鳴器聲音提示，一目了然。
■性能穩定：采用PHILIPS讀卡芯片MF RC531，讀卡性能穩定可靠。
■低功耗：整機電流≤250mA，功耗低至1W。
■高安全性：支付業務采用PSAM卡對讀卡器進行安全交易認證，防止非法交易和未經授權交易。
■初始化：初始化IC卡各扇區。
■加密：對指定的扇區進行加密。
■讀卡：讀出指定的扇區的信息。
■寫卡：往指定的扇區寫信息。
■充值/退款：往指定的扇區加錢或者是退錢。
■注意事項：本設備應該盡量遠離金屬物體，金屬對射頻有屏蔽和吸收作用，會影響到感應距離，電腦顯示器的輻射也會影響到讀卡距離。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
SCT-5018-UM |
讀卡模塊 |
工作頻率為13.56MHz的感應M1卡讀卡模塊。 |
|
讀卡距離 |
≤5cm |
卡片類型 |
工作頻率為13.56MHz的感應IC卡（M1卡）。 |
|
讀寫時間 |
≤0.15秒 |
通訊方式 |
USB通訊方式 |
|
工作電壓 |
DC5V～±10%/250mA |
通訊接口 |
USB2.0、RS232。 |
|
產品功耗 |
1W |
通訊速率 |
106Kbps@13.56MHz |
|
工作溫度 |
0℃～+50℃ |
串口波特率 |
57600bps |
|
存儲溫度 |
-30℃～+70℃ |
狀態指示燈 |
帶電源和讀卡顯示燈 |
|
工作濕度 |
10%～95% |
產品顏色 |
白色 |
|
軟件數據庫 |
SQL Server |
安裝方式 |
桌面臺式使用 |
|
產品重量 |
200g |
外形尺寸 |
141(L)×100(W)×30(H)mm |

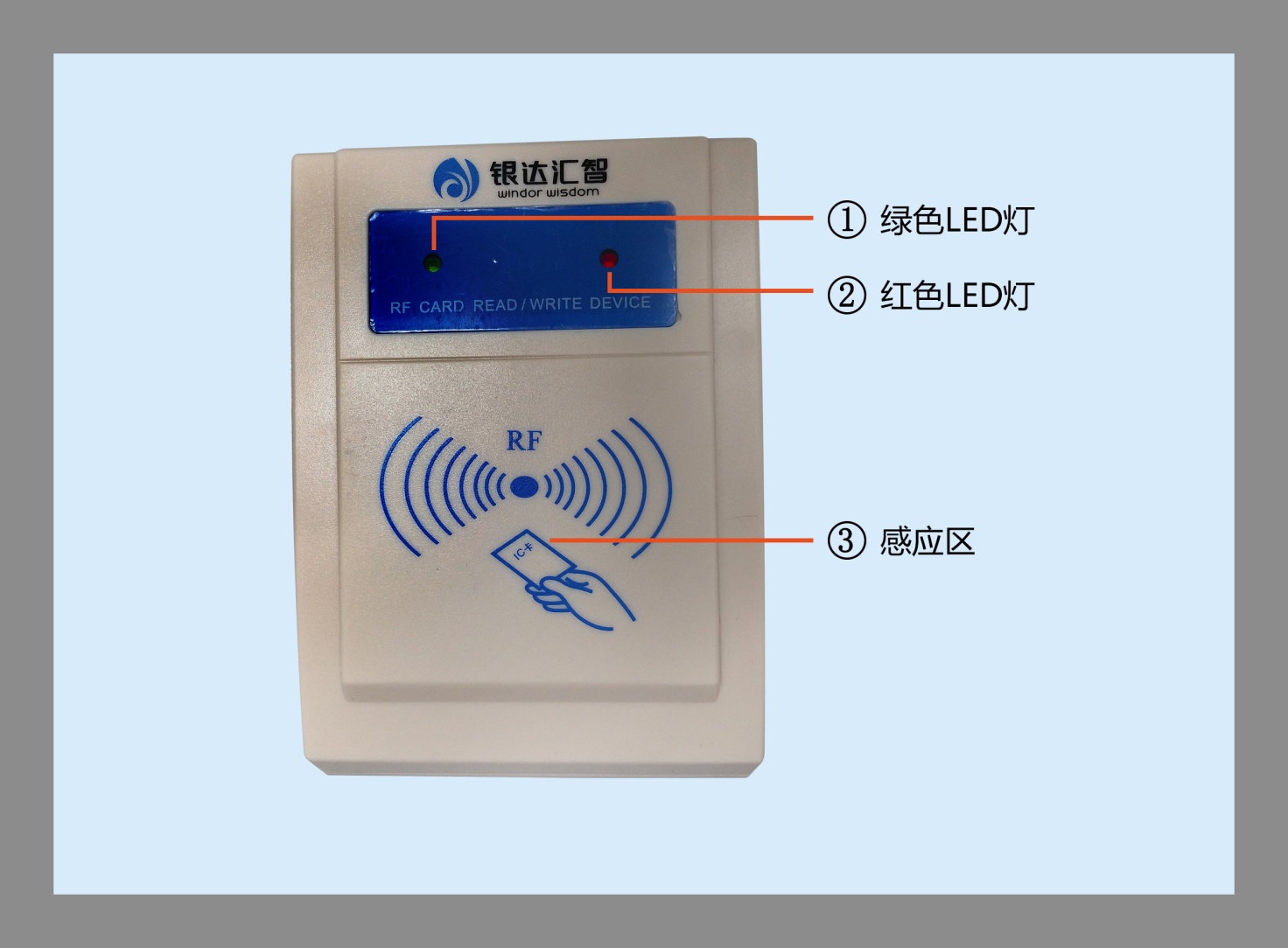

產品示意圖
圖1--發卡機產品示意圖
發卡機通訊示意圖
圖2--發卡機通訊示意圖
常見故障現象及處理方法
如果您在使用智能卡讀寫機具時出現了問題，請先從下表中查閱幫助信息，如果還無法解決，請與專業維修人員聯系。
|
故障現象 |
故障說明 |
處理方法 |
|
電源指示燈不亮 |
電源插頭松動，接觸不良。 |
檢查電源線是否接觸良好。 |
|
紅色LED燈亮 |
讀卡錯誤提示。 |
請將IC卡或RF-SIM卡靠近感應區重新讀取一次。 |
|
蜂鳴器無聲音 |
蜂鳴器壞了。 |
請更換蜂鳴器或者與專業維修人員聯系。 |
|
不能通訊 |
查看驅動是安裝是否正常。 |
重新安裝驅動。 |
