產品介紹
擺閘，在人行通道閘機行業一般稱為拍打門，其攔阻體（閘擺）的形態是具有一定面積的平面，垂直于地面，通過旋轉擺動實現攔阻和放行。攔阻體的材質常用不銹鋼、有機玻璃、鋼化玻璃，有的還采用金屬板外包特殊的柔性材料（減少撞擊行人的傷害）。從機芯控制方式上分為機械式、全自動式。從形態上分為立式、橋式、圓柱式，立式和圓柱式的體積較小，易于安裝，但通道長度較短，行人檢測模塊功能受到限制；橋式擺閘通道較長，行人檢測模塊功能較強，安保性更高。
擺閘機設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應ID卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入。設備的機械部分包含一個緊急控制裝置，在斷電時，擺臂會自動打開，保證通道通暢無阻，方便人員及時疏散。本設備屬于一體化擺閘機，配備專業的門禁系統使用，可實現人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等功能。專用于人員出、入口需要進行安檢或控制的公共場所，如旅游景點、會展中心、影劇院、機場、車站、地鐵、碼頭等需要驗票的場所；工廠門禁考勤、食堂消費、高爾夫球場、圖書館、月卡休閑中心等需要授權進入的場所；電子廠防靜電控制區、需要識別人臉、識別指紋等保安措施嚴密的單位管理系統中。
擺閘由機箱、機芯、擺臂、控制系統等部分組成。擺閘機芯是擺閘的核心部件，機芯主要由限位裝置、主軸、緩沖裝置、定位裝置、行程開關、齒輪組、離合裝置組成。結合數對紅外線、空氣開關、驅動板、閘機箱體、擺臂，完成對通道出入的控制。
擺閘的工作原理為：當擺閘接收到開閘信號（如進方向）后，電磁鐵往左方收縮，解除對定位圓塊的鎖定。隨即，電機按方向要求開始轉動，轉動一定的角度后，聯接在電磁鐵伸縮軸上的接觸塊與行程開關發生作用，后者促使行程開關的伸縮，并產生相應的信號給擺閘驅動板。當擺臂快到極限位置時，限位裝置中的一個限位開關在限位塊的曲面作用下，開始閉合，隨即電機停止轉動；與此同時，電磁鐵在內部彈簧的作用下回復到初始位置（接觸塊脫離行程開關），將定位圓塊鎖住（主軸無法動作），擺臂打開，形成透明通道。當紅外線檢測到人通過信號后，電磁鐵再一次解除對定位圓塊的鎖定，電機開始反轉。
八角橋式擺閘是浙江銀達最新研制的一種高效、安全的智能通道，機箱采用國內一線不銹鋼廠家，原廠拉絲，箱體足厚1.2mm，經第三方檢測完全符合304不銹鋼各項指標，不銹鋼表面歷久不變色、不退色、光亮如新。全面保證信息財產安全，可有效減少安保及管理人員，設備運行平順，靜音，高效，省空間。適合工廠、小區、工地、學校、健身房等出入口管理要求極高的場所。
產品特性
■設計合理可靠，壽命長
機芯設計合理可靠，噪聲小，內部液壓裝置自動進行緩沖，運行平穩，使用壽命長。
■具有統一、標準的電氣接口，集成度高
具有統一、標準的對外電氣接口，可與感應IC/ID卡、磁卡、條碼卡或指紋、人臉等生物識別類產品做系統集成，集成為自動身份識別管理系統，從而實現門禁或收費功能。擴展接口豐富，帶CAN總線和IO口輸入。標準機芯主板和一體化控制主板可選配。
■遠程控制與管理功能
可通過管理計算機實現遠程控制與管理。結合系統集成管理軟件可自動統計通行數據，提供多種資料查詢路徑，并能以多種格式輸出和打印統計報表。
■擺臂打開速度可設置
擺臂打開速度可進行設置，通過主控板上的內置小鍵盤，可在線編程設備的運行狀態，滿足不同場合的要求。
■具備斷電擺臂自動打開功能
斷電擺臂自動擺開，上電擺臂自動關閉，為了滿足消防通道的要求，在緊急情況下具有斷電擺臂自動打開功能，組織人員疏散。斷電后，擺臂自動打開，形成透明通道。亦可增設遙控進行掉桿控制，便于管理及處理突發事件。
■具有方向指示燈
頂部具有圓形燈板，方向箭頭提示LED燈，通行一目了然，向行人顯示通道當前狀態，引導行人正確、快捷通行。
■具有設置“帶記憶”或不“帶記憶”功能
可設置“帶記憶”或不“帶記憶”功能（當設置成“帶記憶”時，可用于景區刷一次團體票過多人的場合）。
■多種工作模式選擇
具有多種工作模式選擇，即可單向限流也可雙向限流，多種通行方式組合靈活設置。
■具有防反沖、防尾隨功能
采用數對紅外感應器，防止行人非法進入通道，保障行人安全順利通過通道和防尾隨功能。本設備具有防反沖功能，行人從相反方向進入通道，擺臂立刻鎖住，防尾隨，防止一次過多人非允許的情況。
■六對漫射型紅外
六對漫射型紅外，安全性更高，紅外輻射范圍更廣。
■防夾、防碰傷功能
機械機構防夾、防碰傷功能，在擺臂復位的過程中遇阻時，在規定的時間內電機自動停止工作，默認延時后再次復位（知道復位為止）且力度很?。ā?span>2Kg）。
■可調節常開常閉功能
可調節擺臂常開或常閉功能，以滿足不同場合需求。
■具有自動復位功能
具有自動復位功能，即行人獲得過閘權限后，在系統設定的時間內沒有過閘，擺閘系統自動取消行人本次通行權限，恢復到初始鎖定狀態。復位時間值可設置。
■具備故障自檢和報警功能
具有故障自檢和報警提示功能，聲光報警，非法闖入報警，反向闖入關閘。故障自檢功能方便用戶維護和使用。
■標準的開關信號輸入接口
標準的的開關信號輸入，方便外接開關、條碼、感應IC卡、指紋識別等出入控制器控制輥閘動作。
■不銹鋼板沖壓成型，造型美觀大方
整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，具有防水、防曬、耐寒、耐高溫等特性。
■與其他類型產品配合應用
可與其他類型通道產品配合使用。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
箱體材料 |
304不銹鋼 |
擺閘結構 |
框架結構，304不銹鋼外殼。 |
|
擺臂材料 |
不銹鋼、亞克力等 |
內部結構 |
鋼材框架結構 |
|
擺臂長度 |
510mm |
生產工藝 |
全電腦數控激光切割機生產 |
|
開閘時間 |
0.2秒 |
通訊接口 |
TCP/IP通訊 |
|
電源電壓 |
AC220±10%V、50Hz |
控制板安裝位 |
2個 |
|
機芯電壓 |
DC24V |
外接設備安裝位 |
2個 |
|
擺臂最大承受力 |
30Kg |
擺臂傳動力 |
數字方式 |
|
擺臂驅動力 |
3Kg |
燈光提示 |
通行方向指示，綠燈通行，紅燈禁止通行。 |
|
驅動電流 |
≥10mA |
擺臂方向 |
單向、雙向(可選)；具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡，另一方向禁行，一邊讀卡，另一方向自由通行。 |
|
通道寬度 |
≤ 1100mm |
自動復位功能 |
開閘后，在規定的時間內未通行系統將自動上鎖，通行時間可調。 |
|
驅動電機 |
直流電機24V/30W |
擺臂傳動角度 |
180度 |
|
指示燈工作電源 |
DC12V±5％ |
感應讀卡口尺寸 |
配帶標準安裝支架或度身定做 |
|
環境溫度 |
-25℃～70℃ |
控制信號 |
干接點信號輸入 |
|
相對濕度 |
5％～90％，不凝露。 |
輸入接口 |
DC12V電平信號或脈寬＞100ms的DC12V脈沖信號。 |
|
閘門開、關時間 |
1-2秒 |
斷電自動打開 |
斷電擺臂自動打開 |
|
上電后進入通行狀態所需時間 |
3秒 |
工作環境 |
室內、室外(最好架雨篷)。 |
|
出現故障后的自動復位時間 |
10秒 |
通行速度 |
40人/分鐘(常開)，≤35人/分鐘(常閉)。 |
|
機芯故障率 |
300萬次無故障 |
適用范圍 |
常用于寫字樓、智能樓宇、會所等高端場合；也用于建筑工地勞務考勤、學校一卡通、景區票務等管理系統中。 |
|
產品重量 |
單機芯約55Kg； 雙機芯約95Kg。 |
外型尺寸 |
1200(L)mm×280(W)mm×980(H)mm |

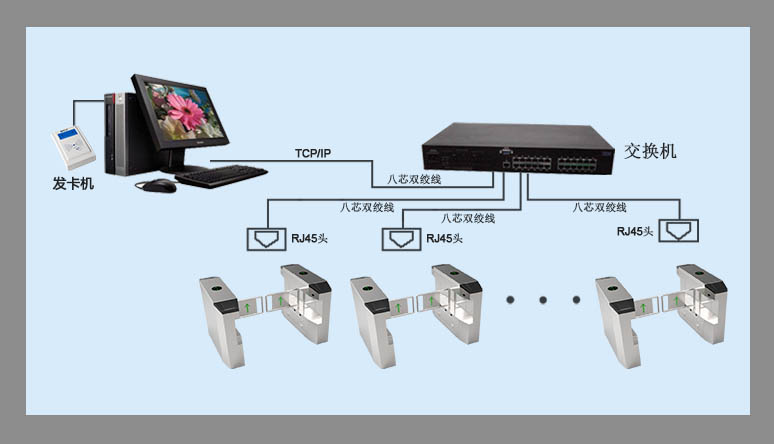

聯網通訊示意圖
圖1--聯網通訊示意圖
