產品介紹
隨著大樓使用時間的日漸增長，使用者將越來越多，自然推銷人員、裝修人員等等亦隨之增多，為避免各業主、住戶受到不必要的騷擾、加強樓宇的保安、提高物業的智能化管理、支持環保倡議（省電），電梯控制管理顯得尤為重要。由于有效的限制了無權乘梯人員的乘梯行為，再加之本樓住戶也只能到達為其授權的樓層，所以大大降低了樓內的環境污染，減輕了保潔人員的勞動強度以及安全人員巡查次數，收費人員的工作強度，從而使降低管理成本成為可能。
梯控是一種電梯控制技術，在原有的電梯上安裝一個類似“門禁”的系統裝置，只有刷卡后電梯才會啟動，將業主送到其要達到的樓面。梯控系統是在電梯原有基礎加裝不改變電梯任何邏輯運行軌跡，不僅能夠徹底解決智能一卡通管理方面的短板，而且憑借其強大的功能、靈活的配置方案、便捷的使用方法以及不會改變電梯原有的控制，跟電梯完全隔離的特性已經廣泛被業主用來提升物業檔次。杭州華星感應IC卡電梯智能控制系統電梯轎廂內管制人員出入特定樓層，管制持卡人員出入特定允許出入的樓層以防止隨意出入各樓層而確安保全。梯控的控制方式有三種控制方式，層控：刷卡直達，只能夠達到卡片擁有權限的樓層，不需要再額外按鍵選擇樓層；樓控：刷卡開放所有按鍵的控制，在設定的時間內按下要去的樓層鍵，電梯即可到達所按樓層；呼梯：電梯轎廂外刷卡后才能進入電梯，解鎖電梯使用權限。PT3200.net 32層TCP/IP網絡型電梯梯控控制器的控制方式屬于層控或樓控，可以選擇刷卡直達樓層或者刷卡后按下所到達樓層按鍵，刷卡直達樓層可以控制16個樓層，刷卡選層的話一塊梯控控制器可以控制32個樓層。本設備是梯控控制器的最主要控制模塊，安裝在電梯轎廂頂部，用于接收、識別、處理由讀卡器傳輸?shù)挠脩艨ㄐ畔?，并且對電梯?nèi)按鍵進行控制，控制器與電梯采用干觸點方式進行連接，因此，梯控系統與電梯本身無電氣連接，安全可靠，并且在特定條件下（如電梯維修、火警時）控制器也可以解除對電梯按鍵的控制。
PT3200.net 32層TCP/IP網絡型電梯梯控控制器，使用標準的工業TCP/IP網絡通訊協議方式通訊，在一個管理系統中設備的臺數不受限制，每一塊控制板有32個控制輸出，也就說刷卡選層的話，可以控制32個樓層，外接一個擴展板可以達到64個控制輸出，通過跳線帽64路輸出可配置常開或常閉。該控制器還可以通過功能強大的軟件來管理使用，用戶的發卡、電梯的權限設置以及使用的有效期限等都是管理軟件統一管理，一般情況下，持卡人刷卡進入相應的樓層，也可以進行時間管制，在設定的開放時間段內時，電梯控制器將管制電梯，這時只有持卡用戶才能使用電梯，并且，用戶在刷卡后可以選擇按下電梯操縱盤上權限允許的樓層按鍵，無權限層按鍵依然無效；在設定的開放時間段外時，任何人都沒有乘梯權限；當火警信號輸入時，或者管理軟件上設定火警信號輸入，電梯智能控制系統，開放所有樓層，這時電梯恢復為普通電梯，任何人都可以正常使用電梯。該設備與本公司人行通道閘TM200控制器同屬于一套管理軟件，軟件使用簡單、管理方便，應用領域非常廣泛，例如，高端智能大廈、智能小區、賓館酒店等需要電梯梯控系統管理的場所。
產品特性
■支持32路輸出
電梯控制器為電梯控制系統的主設備，每臺控制器支持32路輸出，可以控制32個樓層。1塊擴展板也能控制32個樓層，1臺控制器最多帶1塊擴展板，可控制64個樓層。擴展靈活方便，中間只需1條擴展連接線即可。
■干接點方式輸出
電梯控制器與電梯本省采用無源觸點方式進行連接，兩者完全隔離，保證兩者運行不相互干擾。因此，梯控系統與電梯本身無電氣連接，安全可靠。
■海量存儲和掉電保護數據結構
可以存儲12萬張注冊卡管理權限，存儲20萬條事件記錄。采用非易失性閃存芯片組，停電后數據保存10年不丟失。
■TCP/IP局域網通訊
控制器自帶TCP/IP通訊接口，使用標準的工業TCP/IP網絡通訊協議，可在同一局域網內跨網段或VPN通訊，通過網絡與電梯管理中心電腦進行數據上傳，軟件打開刷卡記錄數據主動上傳至管理電腦。
■低功耗，高性能
控制器采用新的系統結構，采用低功耗，高性能的ARM核心處理器，處理速度更勝一籌，全部芯片采用進口全新原裝，滿足工業要求，滿足更廣泛的工作環境。
■安裝方式
控制器安裝于轎廂頂部通上AC 220V電源，還需要布一條隨梯電纜網線到梯控控制器，電梯轎廂內的刷卡器安裝于電梯內按鍵旁邊。
■接口帶光耦保護，系統更穩定
所有輸入輸出接口帶光耦保護，有效適應不同環境，電源端有過壓、過流、反壓保護,可靠保護用戶誤操作情況下控制器的安全。
■輸入火警信號接口
配備火警輸入接口，當有火警信號輸入過來時，梯控控制器控制的所有樓層自動釋放轎廂內的所有按鍵，不影響電梯原有的運行軌跡。
■1個Wiegand接口兼容26、34、37協議，具有光耦保護
本控制器自帶一個Wiegand接口，可外接近距離感應ID/IC卡讀卡器可識讀近距離感應ID/IC卡，讀卡距離視感應讀卡器而定，外接指紋/人臉識別設備可識別經登記的合法的指紋/人臉特征的人乘電梯。
■大容量非易失性存儲電路設計
采用先進的類似于U盤的Flash存儲技術，保存數據斷電10年不丟失。市面上有些控制器還采用以前的存儲技術，用外接小電池維持數據和時鐘信息，一旦電池振動、無電、受到電流沖擊，存儲的信息（權限、記錄、時間）有可能丟失。
■防死機軟件狗電路和自檢電路設計
在電力充沛的前提下，電路會自動檢測系統是否死機，如果死機會在瞬間自動智能重啟，感覺系統正常好像永不死機。
■實時時鐘防丟失精準電路設計
采用“精工”技術的內置鋰電池時鐘模塊，即使短路時鐘信息也不丟失，不充電也能維持時鐘運行20年，時鐘精度高，無需經常校準。
■管理軟件具有強大的權限管理
每個梯控控制器有16組個性化的開放時間段控制，可以定義控制器周一至周日和假日的幾點到幾點可以乘梯的權限，可以快捷地批量發卡、批量授權、批量注銷用戶卡。
■復位控制器操作
此控制器可以復位操作，兩種方式：一、控制板上有個紅色跳線帽，斷電后拔下來，等6秒后通電，控制板上的蜂鳴器會叫兩聲，再斷電，插上跳線帽，再通電，控制器數據清除完成；二、打開軟件，再要復位的控制器圖標上點擊右鍵，在設備里面復位控制器。
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
產品型號 |
PT3200.net |
產品名稱 |
32層TCP/IP網絡型電梯梯控控制器 |
|
卡片容量 |
12萬張 |
梯控控制方式 |
刷卡選層或直達模式。 |
|
記錄容量 |
20萬條 |
通訊方式 |
標準TCP/IP網絡通訊，局域網內可以跨網段、VPN通訊。 |
|
讀卡器識讀距離 |
0～5cm |
外接讀卡器類型 |
近距離感應ID/IC卡讀卡器。 |
|
驗證速度 |
≤0.1秒 |
外接讀卡器數據格式 |
Wiegand26或Wiegand34 (兼容該協議下的一切讀卡器)。 |
|
下載速度 |
快 |
外接讀卡器數量 |
1個。 |
|
最大聯網數 |
不限 |
擴展接口 |
1組，連接擴展板使用，中間使用排線連接。 |
|
實時監控（通訊）功能 |
有 |
輸出接口 |
32路輸出，控制32個樓層，外接梯控擴展板，一共可以控制64路輸出。 |
|
遠程開啟所有樓層權限 |
有 |
安裝方式 |
安裝于機箱電源內，機箱電源可安裝于轎廂頂部。 |
|
火警輸入 |
1組 |
用戶信息錄入 |
支持Excel導入，也可以外接身份證閱讀器獲取身份證上的姓名、地址等信息。 |
|
工作溫度 |
＜60℃ |
用戶對象 |
內部員工出入電梯管理的用戶。 |
|
工作電壓 |
DC 12V |
用戶卡有效期功能 |
可批量設置用戶的有效使用期限。 |
|
工作電流 |
＜100mA |
停電保護措施 |
高速閃存設計，保存數據10年不丟失。 |
|
額定功率 |
≤5W |
語言選擇 |
簡體中文、繁體中文、英文。 |
|
運行環境濕度 |
10%～95%RH |
供電方式 |
通過系統機箱電源供電（機箱電源另購）。 |
|
產品重量 |
約460克 |
軟件數據庫 |
Access或SQL Server。 |
|
主板顏色 |
深藍 |
產品尺寸 |
218(L)mm×136(W)mm×32(H)mm |

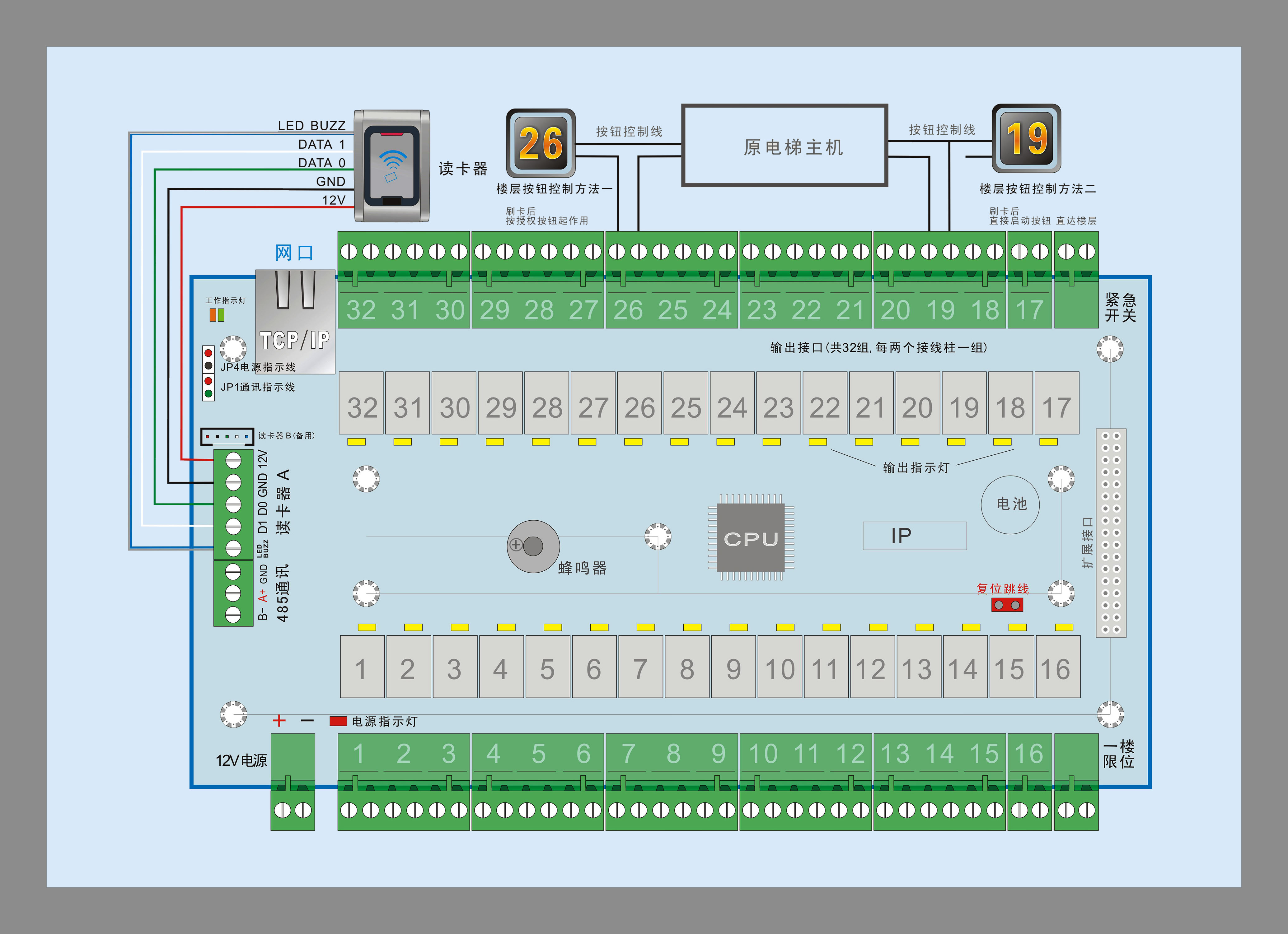

產品接線示意圖
圖1--PT3200.net 32層TCP/IP網絡型電梯梯控控制器接線圖

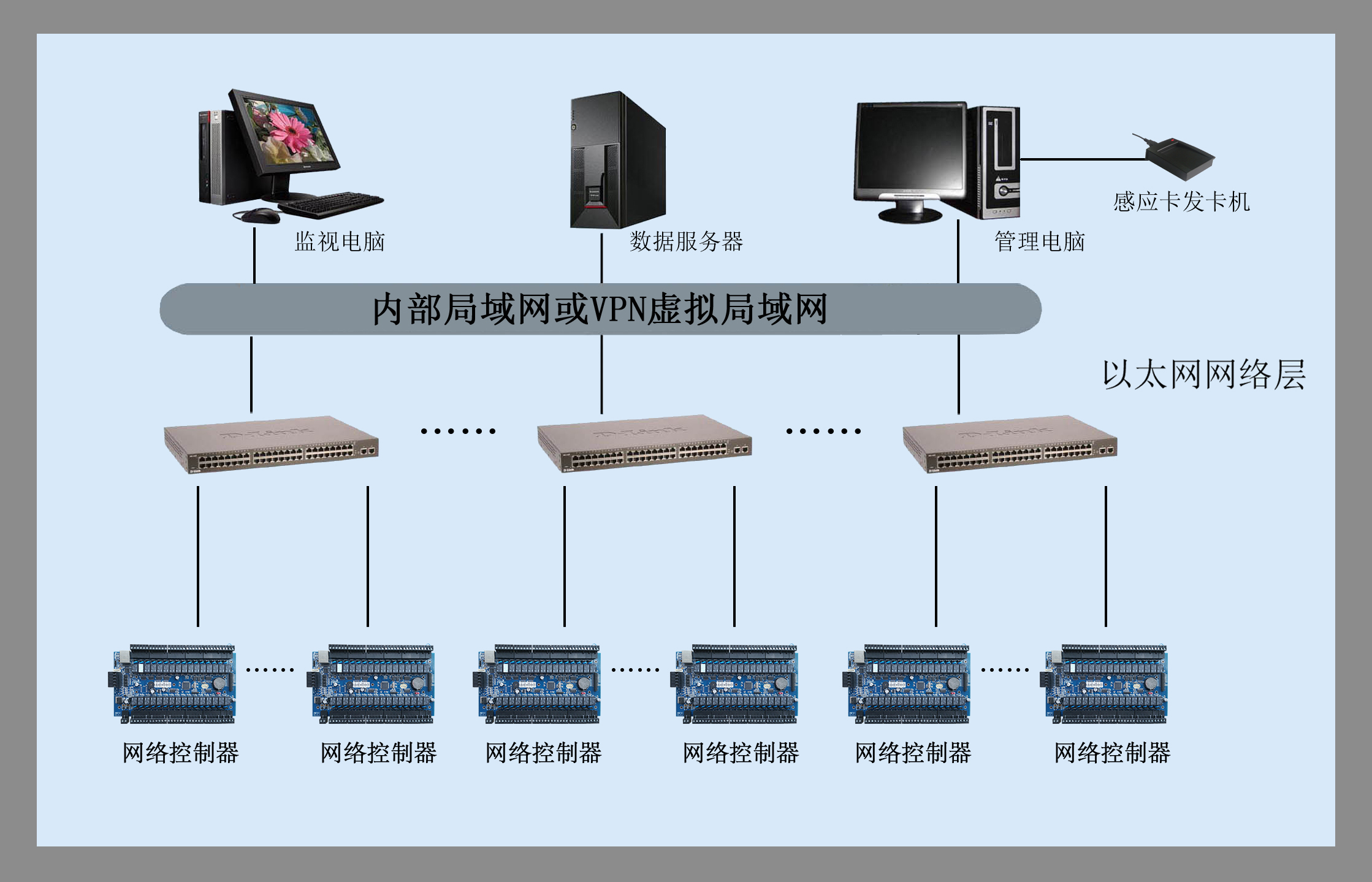

局域網通訊示意圖
圖2--局域網通訊示意圖

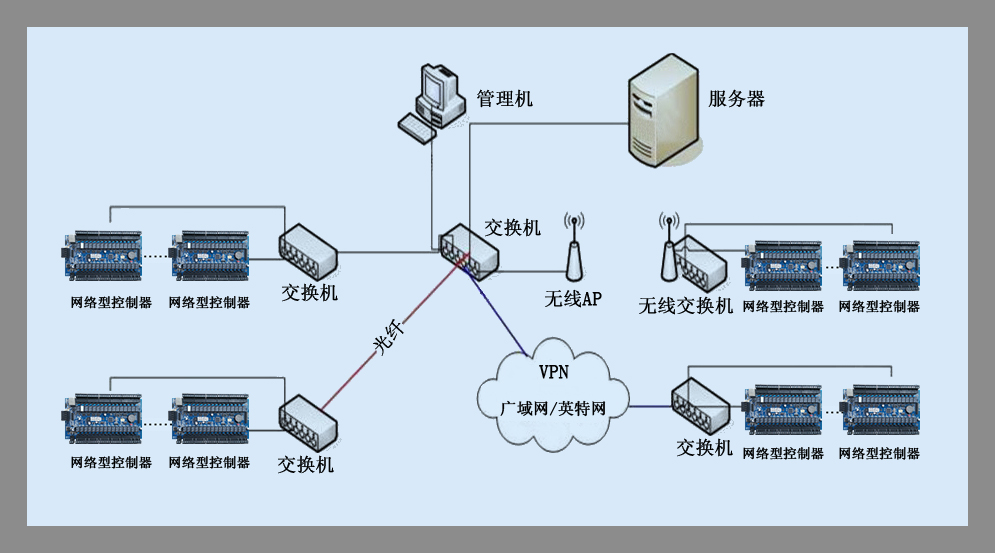

各種網絡通訊示意圖
圖3--各種網絡通訊示意圖
