產品介紹
在如今智能化現代化的停車場管理系統中,最重要的就是針對于車輛的管理。車牌識別系統的誕生幫助了停車場實現自動化、智能化,通過聯網化形式,對所有出入口的車輛進行有效、準確的管理。車牌識別系統采用高清智能識別相機,具有識別率高、通行快等優點,并且可以根據現場情況兼容地感線圈觸發和視頻流觸發兩種工作模式,應用范圍較為廣泛。但是,車牌識別系統在實際的應用中我們會遇到各種各樣的問題,其中,較為顯著的問題之一就是無牌車的進出場管理問題,很多停車場中都會遇到這樣的情況,針對無牌車無法通過車牌識別來進行開閘,進場需要進行人工開閘,出場需要人工來進行核對車輛信息繳費開閘放行。所以,對于無牌車的用戶就會有種很不好的停車體驗,同樣通過人工判斷車輛信息也是一個較為繁瑣的過程。我司為了解決針對無牌車的管理有著自己成熟的技術,推出一款網絡型無人值守掃描繳費終端機器人,無牌車入場時在停車場進口處通過掃碼進場,車主使用手機微信或支付寶掃描設備屏幕上顯示的二維碼,系統自動生成動態二維碼作為進場信息記錄,車牌識別攝像一體機抓拍車輛照片,道閘自動開啟,車輛進場道閘自動歸位,完成車輛進場操作。無牌車出場同樣通過掃碼屏幕上的二維碼進行繳費,實現自動出場,從真正意義上解決了車牌識別系統24小時無人值守管理,降低了人力成本,提升物業管理水平。
無人值守掃描繳費終端機器人不只是用來無牌車掃碼繳費自動出場的功能,當然有牌車如果在停車場內未提前繳費也可以在此設備上直接繳費,有牌車車主開車到出口處自動識別車牌,車牌攝像一體機屏幕提示繳費金額,車主打開手機微信或支付寶付款碼放入該設備二維碼掃描平臺處掃描即可繳費成功,道閘自動開啟,車離場后,道閘自動落下。如果車主忘帶手機或不會使用智能手機的情況下也可以在出口處使用現金紙幣繳納停車費,可接收人民幣1元、5元、10元、20元、50元、100元紙幣,需要找零的車主,設備自動打印出找零二維碼憑條,通過微信掃描憑條上的二維碼領取紅包。該設備還具有可視對講功能,解決無人值守停車場求助呼叫問題,雙向?qū)χv語音視頻通訊系統采用穩定可靠的組網結構,有著占用帶寬小,廣域網直接通信的優點。該系統結構清晰,只需將終端接入計算機網絡即可構成功能強大的數字化通訊系統,系統設備均采用嵌入式計算機處理技術,不受病毒數據破壞,保證系統穩定、可靠運行。設備采用TCP/IP網絡通訊,針對用戶不同的使用環境、不同的網絡結構滿足用戶使用需求,布線簡單,輕松實現掃碼繳費、掃描繳費、現金繳費、語音可視對講等功能。
本設備采用15寸LCD高亮液晶屏顯示二維碼,屏幕顯示尺寸300mm×225mm,當二維碼通過使用壓地感來顯示的話,液晶屏閑時可以播放視頻或宣傳圖片;如果不是使用壓地感顯示二維碼即一直顯示二維碼,不能播放視頻或宣傳圖片。該設備主要應用于智慧小區、大廈、賓館、酒店、醫院、學校、商場、智慧園區、機關政府等單位無人值守的車牌識別停車場管理系統中。
產品特性
■立柱式箱體結構
設備采用立柱式箱體結構,大面積回形全密封防塵防水結構,材料為1.2mm鈑金,數控折彎成形,表面抗老化耐腐蝕性強。
■LCD液晶掃碼終端
設備采用15寸LCD高亮液晶顯示屏,帶藍色背光,二維碼顯示清晰。屏幕可顯示的尺寸為300mm×225mm,設備可設置成壓地感顯示二維碼,設備閑時可以用來播放視頻廣告或播放宣傳圖片。
■一鍵幫助可視對講功能
設備帶有幫助按鈕,用來一鍵緊急呼叫可視對講功能,當車主遇到不會使用或設備出現故障時按下幫助按鈕可與車場管理員實現雙向語音對講功能,車場管理員還可以監視車場車道情況,從而解決無人值守停車場求助呼叫問題??蛇h(yuǎn)程呼叫到值班中心,進行實時可視對講遠程協助
■通訊方式
設備采用TCP/IP網絡通訊,針對用戶不同的使用環境、不同的網絡結構滿足用戶使用需求。網絡傳輸距離無限延伸,有網絡聯通的地方就可以實現掃碼和可視對講通訊功能,為構建最為廣闊范圍的無人值守停車管理系統提供了平臺。
■24小時無人值守管理
無人值守停車場的目的之一在于“無人化”,無人化停車場管理系統要實現比傳統停車場更節省人力成本,傳統停車場需要收費員及場內管理員等人力投入,而“無人化”停車場則只需要極少的管理設備的人員,因此會比傳統停車場更節省人力成本。
■智能網絡化管理
無人化停車場系統將實現網絡化管理,用戶交易也將在線上完成。停車場的數據將會實時上傳互聯網,管理員通過云平臺查詢各種車輛統計報表和財務金額報表。
■無牌車掃碼出入場
無牌車入場時在停車場進口處通過掃碼進場,車主使用手機微信或支付寶掃描設備屏幕上顯示的二維碼,系統自動生成動態二維碼作為進場信息記錄,車牌識別攝像一體機抓拍車輛照片,道閘自動開啟,車輛進場后道閘自動歸位,完成車輛進場操作。無牌車出場時在停車場出口處通過掃碼繳費出場,車主使用手機微信或支付寶掃描設備屏幕上顯示的二維碼,繳費成功后,道閘自動開啟,車輛出場道閘自動歸位,完成車輛出場操作。
屏幕顯示二維碼有兩種方式,一種是車輛壓地感顯示二維碼;另外一種不壓地感顯示二維碼即LCD屏幕上一直顯示二維碼。
■無牌車輸入手機號出入場
該設備帶有數字按鍵功能,用于輸入車主手機號碼進出場。有些無牌車的車主忘帶手機或者不會使用智能手機,亦或是沒有及時交話費導致沒有信號的智能手機,只能通過輸入自己的手機號碼進出停車場。入場輸入手機號碼的車主,出場也是需要輸入同樣的手機號碼繳費出場。
■微信或支付寶付款碼支付
該設備內嵌二維碼掃描平臺,針對有牌車的車主未在場內提前繳費出場,需要在出口處自助繳費后才能自動開閘出場。繳費操作流程簡單,車主開車到出口處自動識別車牌,車牌攝像一體機屏幕提示繳費金額,車主打開手機微信或支付寶付款碼放入該設備二維碼掃描平臺處掃描即可繳費成功,道閘自動開啟,車離場后,道閘自動落下。
■支持現金繳費
設備支持現金繳費,方便有些車主沒有智能手機或者忘帶手機或者手機沒有信號的情況下,通過現金自助繳費出場,現鈔可接收人民幣1元、5元、10元、20元、50元、100元紙幣。需要找零的設備自動打印出找零二維碼憑條,通過微信掃描憑條上的二維碼領取紅包。
■內嵌小票打印機
設備內嵌小票打印機,可打印車輛出入場時間記錄,還可以打印出找零二維碼,當放入的紙幣超過繳納的停車費自動打印出找零二維碼憑條,車主憑此二維碼領取微信紅包。
■收費規則多樣化
收費規則分為長期用戶收費和臨時用戶收費兩種,其中長期用戶收費有一次性收費和按期收費兩種,臨時用戶收費分為計次收費、計時收費和時間收費。用戶可以通過自己的不同需求設置適合自己停車場的收費規則。
一次性收費:即該卡的有效期無限長,在發卡時只要交納一定的費用即可以永久免費進出。
按期收費:類似于月卡或者季卡,即每一周期收費一次,收費后,該卡在有效期天數內進出免費。
標準收費:該收費適用于臨時卡用戶,即按停車時間的長短收費。
按次收費:該收費適用于臨時卡用戶,即停車場一次收費多少金額。
按白天晚上時段收費:即根據不同的時間點之間收費不同來設置收費,適用于對停車場高峰時間段進行限制的收費類型。
按設定時間段收費:即根據停車時間的長短不同來設置收費,適用于對停車場利用率有要求的收費類型。
可設置臨時車一天(或24小時)達到最高收費金額后,當天再次進出則不收費。
■軟件采用云平臺功能
軟件采用云平臺管理,方便用戶管理車場,數據實時上傳,完全避免了數據丟失及財務報表混淆。系統還支持云平臺車輛授權管理、商家電子券優惠打折、遠程報表、查詢分析功能、支持電子支付。
■云平臺后臺分權限管理
云平臺后臺管理是可分為不同的管理人員權限,管理人員可以隨時登陸賬戶進去查看平臺數據。操作簡單:打開網頁—輸入網址—輸入賬戶及密碼—進入云平臺,界面美觀大方,配色清新自然,設計人性化,操作簡單方便。
■通訊選配功能
支持4G無線傳輸、WIFI通訊。
■應用領域
該設備主要應用于智慧小區、大廈、賓館、酒店、醫院、學校、商場、智慧園區、機關政府等單位無人值守的車牌識別停車場管理系統中。
技術參數
指 標 |
參 數 |
指 標 |
參 數 |
產品型號 |
FD800 |
產品名稱 |
全功能網絡型無人值守掃描現金繳費終端機器人。 |
網絡通訊接口 |
1個 |
箱體材質 |
金屬烤漆,全密封防塵防水結構,表面抗老化耐腐蝕性強。 |
通信方式 |
標配TCP/IP通訊。 |
液晶顯示屏 |
15寸LCD高亮液晶顯示屏,帶背光,顯示清晰。屏幕顯示二維碼用于無牌車的車主掃碼繳費后自動開閘出場。 |
攝像頭 |
1個,200萬像素。 |
呼叫按鈕 |
1個,用于幫助呼叫車場管理員使用??梢耘c車場管理員可視對講。 |
傳聲器 |
1個 |
微信或支付寶付款 |
針對有牌車的車主直接在出口處使用微信或支付寶付款碼支付停車費后自動開閘出場。 |
揚聲器 |
1個 |
熱敏打印機 |
打印出入場時間時間記錄和找零二維碼,使用58mm的熱敏打印紙。 |
工作電源 |
AC 220V |
現金鈔票繳費 |
現鈔可接收人民幣1元、5元、10元、20元、50元、100元紙幣。 |
工作溫度 |
-40℃~+80℃ |
數字按鍵 |
用于無牌車輸入手機號碼進出場使用。 |
相對濕度 |
<60% |
安裝位置 |
停車場出口處或入口處。 |
顯示區尺寸 |
300mm×225mm |
機箱尺寸 |
630mm(L)×530mm(W)×340mm(H) |
選配通訊方式 |
4G通訊、WIFI通訊。 |
立柱尺寸 |
400mm(L)×170mm(W)×50mm(H) |
系統產品拓?fù)鋱D
圖1--系統產品拓?fù)鋱D

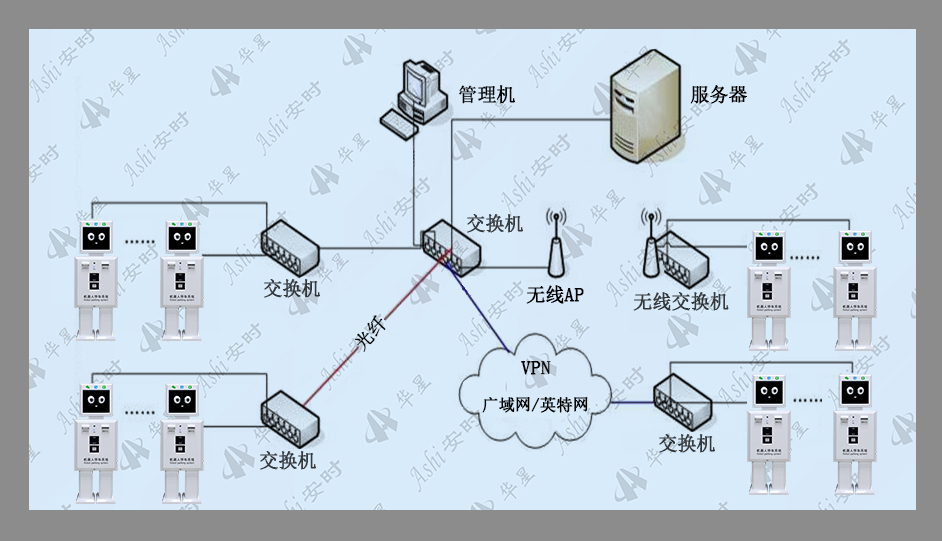

聯網通訊示意圖
圖2--聯網通訊示意圖
