■采用先進的電磁兼容性設計，以及軟件指令復位等硬軟件抗干擾技術，系統性能穩定可靠。

■采用ATMEL高性能AVR系列單片機作控制芯片。

■自動溫度補償功能，抗干擾能力強，穩定性好，適用于任何惡劣的環境。

■反應迅速，邏輯判斷準確可靠

本產品采用美國微處理技術，數字邏輯判斷，準確可靠，可聯接一個地感線圈，有兩個輸出繼電器，可提供兩組輸出信號，線圈探測器在內部和邏輯控制器相連，當車輛經過地感線圈后道閘自動關閉，可配合道閘實現防砸車和自動關開功能。

■線圈調諧自動完成

車輛檢測器的調諧過程是完全自動的。當檢測器加電或復位時，將自動調諧到它所接的線圈，調諧范圍為50到1000微亨。這樣寬的調諧范圍保證了對線圈和引線很低的要求。一旦調諧好，任何環境對電感量緩慢變化都將反饋到探測器內部的補償電路，保證正常工作。

■工作狀態自動校準

接通電源后，檢測器將會自動校準，面板上的兩個紅色指示燈常亮，需2～5秒。校準過程中，不應有車停在線圈上。校準成功后，面板上的兩個指示燈熄滅。正常工作狀態中，當線圈上有車通過時，面板上對應的指示燈點亮且產生相應繼電器的動作；若在校準過程中未檢測到線圈，面板上對應的指示燈將不停地閃爍。

■多級靈敏度可調

車輛檢測器的靈敏度取決于以下因素：線圈大小、線圈匝數、引線長度和線圈下方是否有金屬。檢測器的靈敏度是為停車場系統特別優化的，當選擇較低值時，會對底盤較高或帶拖車的車輛有很好的反應，而自行車、手推車等較小的金屬物則不會引起探測器動作。靈敏度調節使用面板上的旋轉編碼開關，共有十檔，“0”為最低，“9”為最高。左側的編碼開關A對應線圈A，右側的編碼開關B在TC-560中表示延時時間。在試運行時，先將靈敏度設在較低檔，在實際測試后如檢測器沒有反應則應將靈敏度調高一檔，如此反復幾次直至檢測器達到穩定狀態。

■復位功能

備有復位功能，以便更換靈敏度，繼而保證系統進行重新復位校準。

■工作頻率可調

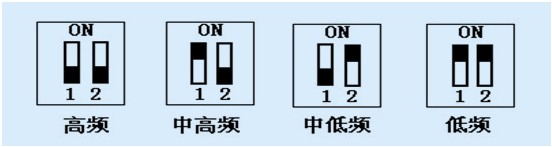

可以更改線圈的工作頻率以避免相鄰線圈串?dāng)_或環境頻率的干擾。本設備提供四種頻率可供選擇，調節時需要拆下面板并拉出電路板用小螺絲刀拔動SW1（A通道）或SW2（B通道），如下圖1所示。

■具有倒車保護功能

當車輛經過地感線圈時，道閘閘桿會關閉，這時若車輛又倒回到閘桿下，邏輯控制器會打開閘桿直到車輛駛離地感線圈。

■工作主動、有源

車輛探測器采用“主動方式”進行工作，“主動”有兩層含義，第一、主動檢測路面磁場變化，判斷是否有車輛通過；第二、主動發射檢測結果信號給控制器。

■可靠工作

為滿足工業環境應用，車輛探測器在設計之初就充分考慮了防雷、防水、防沖擊（1米自由落體）、耐壓（16噸）等工業環境要求，多種靈活的輸出方式，72小時高、低溫老化測試。同時，在產品生產加工過程中，嚴格按照ISO9001質量體系的要求，增加了多個檢驗環節，確保用戶拿到的產品滿足要求。

■工作原理

車輛探測器工作原理是通過傳感器感知局部空間范圍內磁場的變化，并對變化的程度進行評估，進而判斷是否有金屬物體通過。車輛檢測器就是通過探測金屬物在感應線圈上電感量的變化來探測到金屬物的。線圈是由多匝導線繞制，埋在路面下，用水泥、瀝青或人造樹脂填充好，引線連至檢測器。當金屬物通過感應線圈時，線圈的電感量發生變化，這個變化被檢測器檢測到，通過內部智能控制器的運算判斷出有金屬物，并通過輸出繼電器輸出信號。由于有微處理器的智能控制作用，檢測器的靈敏度可以適應各種要求，對不同大小的感應線圈和引線均能良好匹配。

■典型應用

物流園、港口等大車的自動發卡、道閘防砸車、交通信號燈控制以及金屬交通工具的探測；智能交通（檢測道路上車輛通過情況。公路、高速公路、市內道路。）、停車場（用于檢測高底盤大車車輛，如廂式貨柜車、平板貨車、罐式貨車、集裝廂車、自卸貨車、全拖車、沙石車、田螺車等）、防盜監控（大型金屬物品防盜監控。電信、科研、軍事、金融、體育、紡織、醫療等機構的大型金屬設備）。

技術要點（即安裝方法）

車輛檢測器必須安裝在離探測線圈盡可能近的、防水、防潮的環境里，安裝位置必須選擇在遠離熱源的地方，其四周必須與其它裝置保持至少10毫米的距離（千萬不能緊貼箱壁安裝）。檢測器能否良好工作在很大程度上取決于它所連接的感應線圈。線圈的幾個重要參數包括：線圈材料、線圈形狀大小、匝數（電感量）和是否正確施工埋設等。在安裝時必須注意以下事項：

1）線圈材料

1.1 線圈線

線圈線（或饋線）一般要求用絕緣導線，通常使用PVC絕緣線，但這種線過長時間后可能會出現氣孔，進入潮氣從而影響檢測器穩定性。在理想狀況下（不考慮一切環境因素的影響），電感線圈的埋設只考慮面積的大小（或周長）和匝數，可以不考慮導線的材質。但在實際工程中，必須考慮導線的機械強度和高低溫抗老化問題，由于導線一旦老化或抗拉伸強度不夠?qū)е翆?dǎo)線破損，則檢測器將不能正常工作。在實際的工程中，為了增加線圈的抗拉伸、抗老化和抗腐蝕能力，建議最好使用國標截面積等于或大于1.0平方毫米的絕緣多芯雙層防水高溫鍍銀銅軟導線或鐵氟龍高溫絕緣線。如下圖2：

1.2 饋線

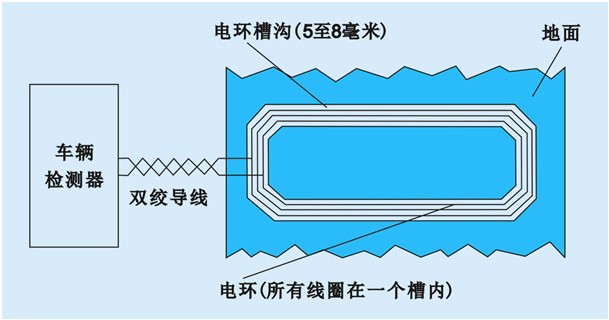

在繞制線圈時，要留出足夠長度的導線以便連接到車輛檢測器，要能保證中間沒有接頭。繞好線圈電纜以后，必須將引出電纜做成緊密雙絞的形式，要求最少1米絞合20次。否則，未雙絞的輸出引線將會引來干擾，使線圈電感值變得不穩定。輸出引線長度一般不應超過5米。由于探測線圈的靈敏度隨引線長度的增加而降低，所以引線電纜的長度要盡可能短。

當線圈與檢測器之間相距較近時，饋線與線圈線可用同一根無接頭線。當距離較遠，饋線需要單獨使用線纜時，推薦使用帶鋁屏蔽網或銅屏蔽網的電纜或鎧裝電纜。不可使用多芯電纜且用剩余線用于傳輸其它信號。線圈電纜和接頭最好采用多股銅導線，在電纜和接頭之間最好不要有接線端。如果必須有接線端，也要保證連接可靠，用烙鐵將它們焊接起來，并且放置于防水處。導線線徑不小于1.0平方毫米，最好采用雙層防水線。

2）線圈形狀

TC-560環形線圈式高底盤大車車輛檢測器地感線圈安裝時，線圈的長度取決于路面的寬度，線圈到兩邊路邊的距離不得低于0.3M；線圈的寬度取決于檢測車的高度，車高度*2=線圈的寬度；線圈最好采用平行四邊形，四個角不得采用直角，需要倒角。具體線圈的安裝形狀可分為：

2.1 矩形安裝

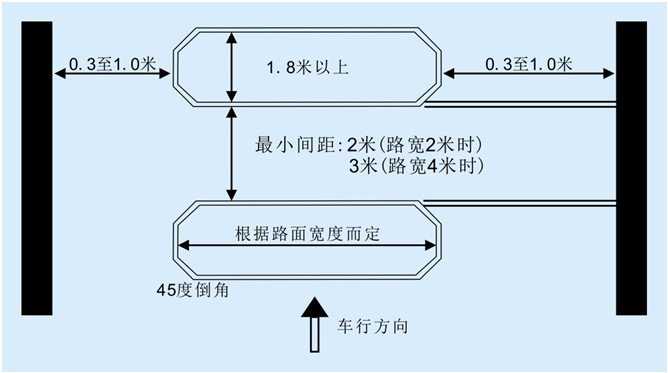

通常探測線圈常用的是矩形。兩條長邊與金屬物運動方向垂直，線圈寬度推薦為1.8米以上。長邊的長度取決于道路的寬度，通常兩端比道路間距窄0.3米至1米。如下圖3所示：

2.2 傾斜45°安裝

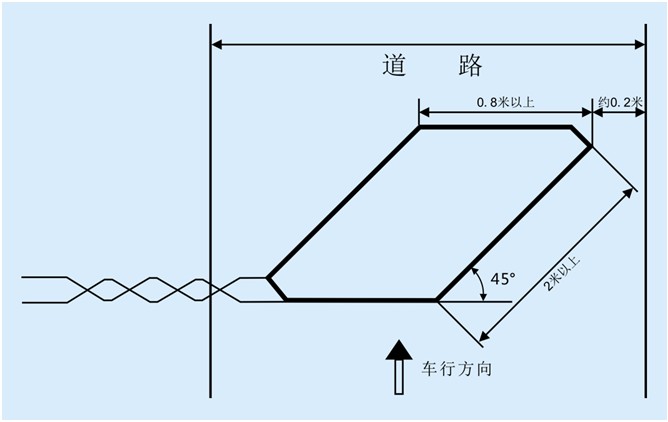

在某些情況下需要檢測自行車或摩托車時（或需要增高靈敏度），可以考慮線圈與行車方向傾斜45°安裝。傾斜邊長要根據實際工程來訂長短，最少要保證2M以上。建議最好采用所有線圈形狀都做成傾斜45°，注意線圈拐角小于90°要進行45°倒角，如下圖4所示：

2.3 “8”字形安裝

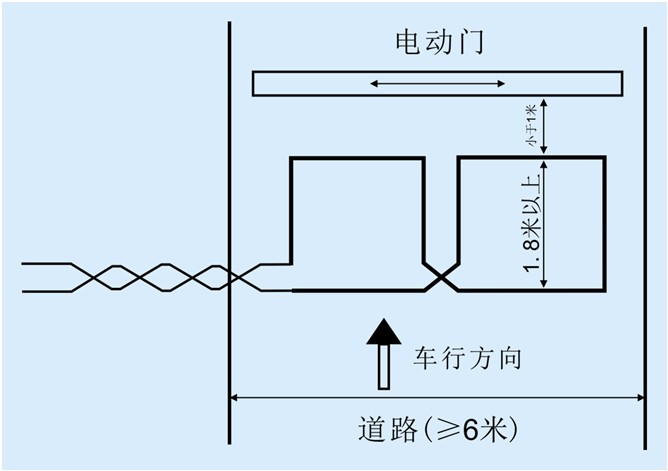

在某些情況下，路面較寬（超過六米）而車輛的底盤又太高時，可以采用此種安裝形式以分散檢測點，提高靈敏度。這種安裝形式也可用于電動門的檢測，但線圈必須靠近電動門。施工前最好和廠家多多溝通。如下圖5所示：

3）線圈匝數（即線圈電感范圍）

為了使檢測器工作在最佳狀態下，線圈的電感量應保持在100uH-－300uH之間。在線圈電感不變的情況下，線圈的匝數與周長有著重要關系。周長越小，匝數就越多。一般對于單圈線圈，圓周長上的電感每米1.5uH，3圈線圈是每米9.3uH。雙絞的饋線，每米電感為0.6uH。一般可參照下表：
