一、幾種常見的錯誤認識
其實只是RS485總線結構理論上，在理想環境的前提下才有可能使得傳輸距離達到1200米。一般是指通訊線材優質達標，波特率為9600bps，只有一臺RS485設備才能使得通訊距離達到1200米，而且能通訊并不代表每次通訊都正常。所以通常RS485總線實際的穩定的通訊距離遠遠達不到1200米。負載RS485設備多，線材阻抗不合乎標準，線徑過細，轉換器品質不良，設備防雷保護，波特率的加高等等因素都會降低通訊距離。
2。RS485總線可以帶256臺設備進行通訊。
其實并不是所有RS485總線都能夠帶256臺設備的。要根據RS485轉換器內芯片采用的型號和RS485設備芯片采用的型號來判斷的。誰低就誰的帶載能力標準。一般RS485芯片負載能力有三個級別：32臺、128臺、256臺。理論上的標稱往往實際上是達不到的。通訊距離越長，波特率越高，線徑越細，線材質量越差，轉換器品質越差，轉換器電能供應不足(無源轉換器)，防雷保護越強這些都會大大降低真實負載數量。
3。RS485總線是一種最簡單最穩定最成熟的工業總線結構。
這種概念是錯誤的。應該是：RS485總線是一種用于設備聯網的經濟型的傳統的工業總線方式。通訊質量是需要根據施工經驗進行測試和調試的。RS485總線雖然簡單，但必須嚴格安照施工規范進行布線。

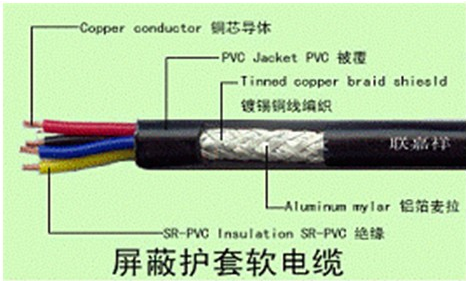

二、RS485通訊線纜說明
★ 避免陽光直射，PVC膠管，軟管，線槽保護。
★ 無強磁場環境干擾或產生強磁場設備運作環境。
★ 避雷措施及設備完善，接地措施。
RS485+和RS485-這兩條數據線一定要互為雙絞。布線一定要布多股屏蔽雙絞線，多股是為了備用，屏蔽是為了出現特殊情況時調試，雙絞是因為RS485通訊采用差模通訊原理，雙絞的抗干擾性最好。不采用雙絞線，是極端錯誤的。RS485總線一定要是手牽手式的總線結構，堅決杜絕星型連接和分叉連接。設備供電的交流電一定要真實接地，而且接地良好。有很多地方表面上有三角插座，其實根本沒有接地，要小心。接地良好時，可以確保設備防雷擊、浪涌沖擊。靜電累計時，可以配合設備的防雷設計較好地釋放能量。保護RS485總線設備和相關芯片不受傷害。避免和強電走在一起，以免強電對其產生干擾。
三、推薦的幾種調試方法
首先要確保設備接線正確，且嚴格合乎規范。
共地法：用一條線或者屏蔽線將所有RS485設備的GND線連接起來，有需要的情況下將每個設備的連地點加一限流電阻（防止二臺設備之間GND參考值差別太大對通訊產生干擾），這樣可以避免所有設備之間存在影響通訊的電勢差。
終端電阻法：在最后一臺RS485設備的RS485+和RS485-上并接一個120歐姆的終端電阻來改善通訊質量。
中間分段斷開法：通過從中間斷開來檢查是否是設備負載過多、通訊距離過長、某臺設備損害對整個通訊線路的影響等原因。
單獨拉線法：單獨簡易暫時拉一條線到設備，這樣可以用來排除是否是布線引起了通訊故障。
更換轉換器法：隨身攜帶幾個轉換器，這樣可以排除是否是轉換器質量問題影響了通訊質量。
筆記本調試法：先保證自己隨身攜帶的電腦筆記本是通訊正常的設備，替換客戶電腦，來進行通訊，如果可以，則表明客戶的電腦的串口有可能被損害或者受傷。
四、施工注意事項
工程施工布線、安裝、測試總要求是安全第一，質量第二，效率第三。要注意以下幾點：
1．RS485理論極限傳輸距離為1200米，在一條RS485通訊線上不能多出32臺終端機。在有必要的情況下可以增加中繼器（信號放大器）。
2．在線與線的接頭處一定要用焊接（接頭處不能受力），二線之間的焊接距離最好在5CM以上，防止線被拉動絕緣破損時二線斷路，并用絕緣電工膠布將焊接點牢固包扎。在選購線材的時候采用的是4*0.5平方毫米的四芯多股屏蔽雙絞線。如果通訊效果不佳，現場有干擾，接線過程中要把屏蔽層接地。
3．每臺終端機設備必須接一個獨立電源插座。切記不要帶電接線，尤其強電。
4．現場的接線盡量統一、標準。做好永久標記，杜絕誤接線導致人員和設備的傷害。接頭絕緣膠布要牢、而且美觀。
5．RS485通訊線的正負可測量，盡量分顏色標識。理論上接屏蔽線，線越粗越好，現場最好一條總線統一一種線材。拉線前對線進行測試。AC220V電源線各分支最好用1mm或以上的電源線。
6．一般室內布線用塑料管，室外布線用鐵管。要求現場布線一律穿管。走管盡量橫平豎直，靠墻固定。強電、弱電分開布線，兩管相隔要求大于20CM。
7．設備通電調試時，一臺一臺的插電測試，注意可能存在短路和斷路的情況，通電時做好相關安全措施。通電前用萬用表測試各強弱電電源線防止短接。
8．強電線路通電測試，要有人值守，隨時處理各種突發情況，最好接電前測試好自己線路，讓現場客戶電工負責通電測試。一般連續通電6個小時后無問題，才能現場通電離開人。
9．工程施工中，現場測試用電源、工具等設備在人離開時要斷電，現場工具、材料要交接保管好。
10．現場施工要遵守現場要求，不要吸煙、酗酒施工，最好帶上施工卡片或相關身份標識，不要妨礙別人工作、大聲喧嘩，注意衣著、行為等形象?，F(xiàn)場相關客戶聯系人和負責人的聯系方式要記錄。外包施工時，要管理好相關外包作業人員，積極協調現場各方有關工具借用、工作時間不能作業、水電等使用的的相關矛盾。
11．門禁施工中電鎖、讀頭的接線都有距離限制。所以施工中盡量用較粗的線。電鎖的鎖孔切割、位置安裝、選型要考慮現場環境、門和框的材料，做到美觀、安全、耐用。
五、施工調試常用到的工具
1．萬用表；
2．烙鐵、焊錫；
3．鑷子、手動螺絲刀、電動螺絲刀（包括“一字”和“十字”）
4．斜口鉗；
5．電源5V、12V各一個；
6．示波器，可查看電源波形；
7．發卡器；
8．IC啟拔器；
9．電工膠布，防水膠布；
10．其他專用工具{卡/RS485轉換器/USB轉串口轉換器/活動板手/內六角/卷尺/}等。
