一、設置前的準備工作
2．檢查控制器指示燈：如果RX/LINK綠燈亮，證明控制器和HUB或者交換機通訊正常；如果RX/LINK綠燈不亮，請檢查網絡連接是否正常。
注意：
如果您的操作系統安裝了防火墻軟件，請將防火墻關閉掉。
◆如果您系統是XP操作系統，還請關閉XP自帶的防火墻。具體可參考附錄一。
◆如果所有的門禁控制器均分布在小型局域網中，請參考第二節的內容。
◆如果門禁控制器是分布在不同網段的中大型局域網內，請參考第三節的內容。
◆如果您想通過Interner互聯網來訪問遠端的門禁控制器，請參考第四節的內容。
二、小型局域網（同一網段）的設置
所有的門禁控制器和操作電腦都處于同網段的小型局域網內?？梢圆捎帽憬莸拿?span>IP設置。操作如下：
1．搜索門禁控制器，以確定控制器是否接入正常。
點擊【基本設置】中的【控制器】。

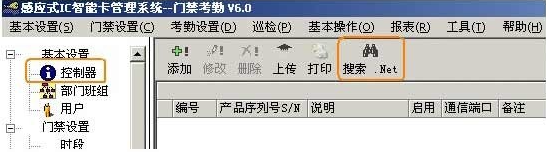

點擊【搜索.Net】。
如下界面中將顯示可搜索到的該網絡內的門禁控制器信息。
點擊【搜索】按鈕，可以刷新搜索結果。
注意：
如果用戶的某些門禁控制器搜索不到時（上圖中沒有顯示控制器信息），說明這些門禁控制器沒有成功接入該局域網。請按照以下步驟來排查原因。
（1）檢查控制器的指示燈：通訊正常時，控制器的RX/LINK燈亮，CPU燈閃爍。
（2）觀察TX燈：當點擊上圖中的【搜索】按鈕時，
◆若控制器的TX燈亮，請檢查是否是防火墻隔離了信號，請關閉防火墻再試。
◆若控制器的TX燈不亮，建議客戶將門禁控制器和電腦接在同一個交換機上，再單擊【搜索】按鈕，觀察TX燈狀態。
2．添加門禁控制器并設置通訊參數

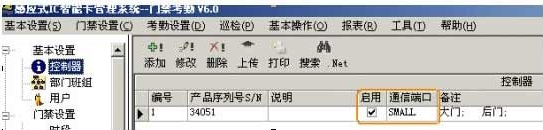

點擊【基本設置】中【控制器】的【添加】。

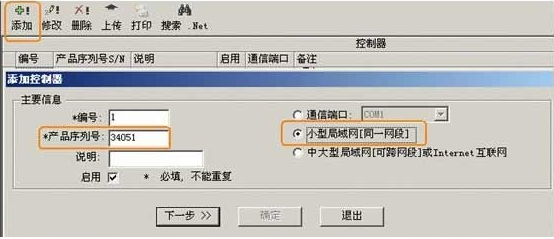

設置參數請參考上圖，要再進行【下一步】詳細設置?？蓞⒖际褂谜f(shuō)明書的相關章節。
注意：

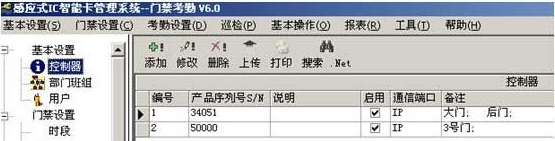

產品的序列號：查控制器電路板上的銀色標簽S/N:*****，請?zhí)钊?span>S/N后的5位數字。若填入的序列號與門禁控制器上所查的序列號不符，將會造成該控制器不能與門禁管理軟件正常通訊。設置好后，如下：
3．檢查控制器與門禁管理軟件的通訊
點擊【基本操作】中【總控制臺】的【檢測】。
◆通訊正常的門圖標顯示為綠色
◆通訊不上的門圖標顯示為紅色
，請檢查設置。
注意：
如果需要更換控制器，可直接將原控制器產品序列號更改為現在的產品序列號即可，請注意需要同型號才能進行更改替換，更改后，相關設置會保留，到【總控制臺】重新進行【上傳設置】即可。
三、中大型局域網（可跨網段）的設置
必備條件：（1）做好設置前的準備工作。（2）咨詢各網段的網管，確定門禁控制器可分配的IP地址。
1．搜索門禁控制器，以確定控制器是否接入正常。
對各網段內的門禁控制器分別進行搜索，來確定是否接入正常。具體搜索操作參考第二節的（1.搜索門禁控制器，以確定控制器是否接入正常）操作。
2．設置門禁控制器的IP地址
門禁控制器的搜索和IP設置是分別在各自的網段內進行的。這種中大型局域網是跨了多個網段，但是要搜索和設置門禁控制器的IP地址，必須將門禁控制器和電腦主機放在同一網段。各門禁控制器的IP地址需分別在各自的小型局域網內設置。門禁控制器的IP地址一定要和所在的網段對應。

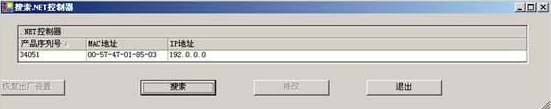

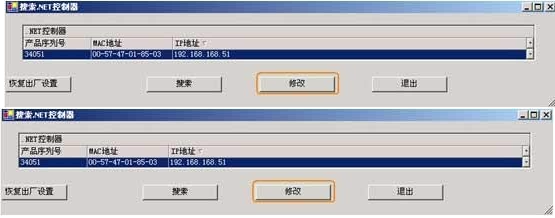

在搜索界面中，選中要設置IP地址的控制器，單擊【修改】將出現IP地址配置界面。
在IP地址配置界面中，在IP地址欄中輸入新IP地址，單擊【確定】。
如上操作后，就將控制器S/N：34051的IP地址由192.0.0.0更改為192.168.168.51了。
以后可以通過該IP地址來訪問S/N為34051的控制器。設置好各門禁控制器的IP地址后，如果該IP地址可以ping通，就可以將門禁控制器添加到門禁管理軟件中來。
3．添加門禁控制器并設置通訊參數
點擊【基本設置】中【控制器】的【添加】。

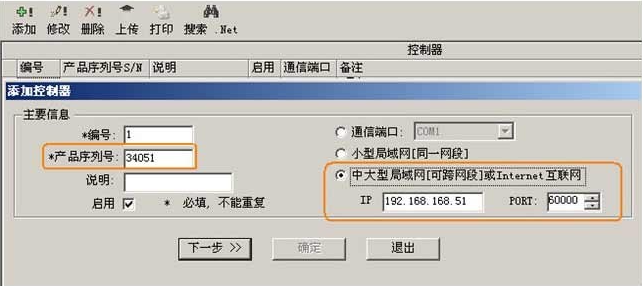

設置參數請參考上圖，要再進行【下一步】詳細設置?？蓞⒖际褂谜f(shuō)明書的相關章節。
注意：
（1）產品序列號正確：查控制器電路板上的銀色標簽S/N:*****，請?zhí)钊?span>S/N后的5位數字。
（2）IP地址對應：填入的IP地址是在IP地址配置界面中修改了的IP地址。門禁控制器的產品序列號和IP地址一定要對應。
（3）PORT端口正確：控制器默認的通訊端口是60000。
若以上三者任一與實際不對應，都會造成該控制器不能與門禁管理軟件正常通訊。
4．檢查控制器與門禁管理軟件的通訊
點擊【基本操作】中【總控制臺】的【檢測】。
◆通訊正常的門圖標顯示為綠色
◆通訊不上的門圖標顯示為紅色
，請檢查產品序列號、IP地址、端口是否正確對應及該控制器的IP地址可否ping通。
注意：
如果需要更換控制器，可直接將原控制器產品序列號更改為現在控制器的產品序列號即可，請注意需要同型號才能進行更改替換，更改后，相關設置會保留，到【總控制臺】重新進行【上傳設置】即可。
四、Internet互聯網的設置
用戶想通過Internet互聯網來訪問控制器，只需申請一個免費的動態域名，就可以訪問網絡中遠端的控制器了。
必備條件：
（1）做好設置前的準備工作。
（2）咨詢各網段的網管，確定門禁控制器可分配的IP地址。
（3）已申請了動態域名。具體申請域名的操作，可參考相關文章。
為了保證您正常使用動態域名來遠程訪問門禁控制器，對路由器要求如下：
◆支持虛擬服務器。
◆支持DNS（動態域名）。
◆支持ADSL自動撥號。

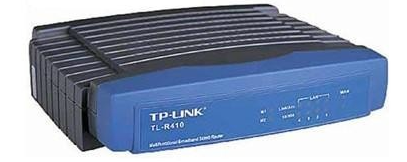

我們向您推薦TP－LINK的TL-R410路由器，產品圖片如下圖所示：
以下所有的關于路由器設置的界面，均是針對TL-R410多功能寬帶路由器來設置的。
為了給您形象介紹Internet互聯網的設置，我們用一個實例來說明該設置過程。
實例參數：
（1）動態域名：mj34051wang.kmip.net（科邁網）。
（2）服務端口：60000。
（3）控制器IP地址：192.168.168.51。

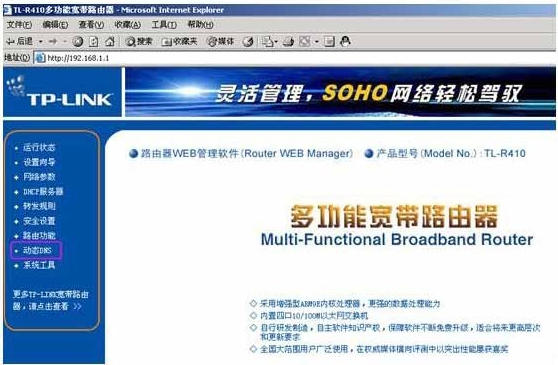

進入路由器設置界面（上圖），我們只需要對【轉發規則】和【動態DNS】進行設置。
1．設置動態DNS
mj34051wang.kmip.net是我們?cè)诳七~網申請的動態域名。具體申請動態域名可參考“AS-MJ系列網絡型門禁控制器的免費動態域名申請”的文章。
路由器設置界面中的【動態DNS】
輸入：域名信息、用戶名、密碼后【登錄】，如果連接成功會有成功提示。點擊【保存】。
2．設置轉發規則
控制器默認的服務端口是60000。IP地址根據各網段情況自己指定（如不清楚，可咨詢網管），協議選擇ALL，是否啟用一定要選中啟用。
如下圖，我們?cè)O(shè)置服務端口60000對應的IP地址為192.168.168.51。
路由器設置完成，保存設置后。就可以設置門禁控制IP地址了。
注意：
Internet互聯網，用戶可以通過動態域名來訪問控制器。但是每個控制器還是必須要有固定的IP地址。各門禁控制器的IP地址需分別在各自的小型局域網內設置。門禁控制器的IP地址一定要和所在的網段對應。
3．搜索門禁控制器，以確定控制器是否接入正常
同第二節局域網(同網段)的（1.搜索門禁控制器，以確定控制器是否接入正常）操作。
4．設置門禁控制器IP地址
IP地址設置同第三節中大型局域網（可跨網段）設置中的（2.設置門禁控制器的IP地址）操作。
注意：
（1）IP地址相對應：在IP地址配置界面中設置的控制器IP地址，要和轉發規則中設置的服務端口為60000的IP地址相對應。
（2）設置的門禁控制器的IP地址，要能ping通。
（3）添加門禁控制器

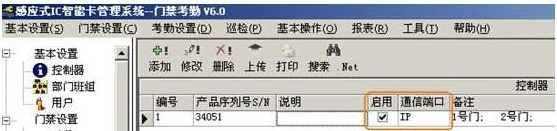

用戶通過【基本設置】的【控制器】界面中的
項，來添加門禁控制器。

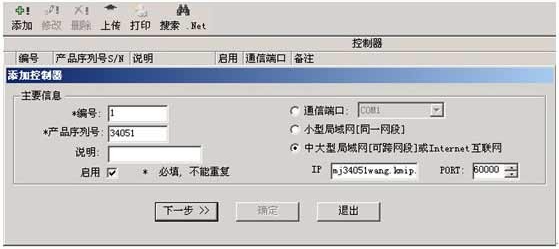

設置參數請參考上圖，要再進行【下一步】詳細設置?？蓞⒖际褂谜f(shuō)明書的相關章節。
注意：
（1）產品序列號正確：查控制器電路板上的銀色標簽S/N:*****，請?zhí)钊?span>S/N后的5位數字。
（2）IP地址對應：填入的IP地址是您申請的免費動態域名。亦即動態DNS中的域名信息。
（3）PORT端口正確：控制器默認的通訊端口是60000。
若以上三者任一與實際不對應，都會造成該控制器不能與門禁管理軟件正常通訊。
6．檢查控制器與門禁管理軟件的通訊
點擊【基本操作】中【總控制臺】的【檢測】。
◆通訊正常的門圖標顯示為綠色
◆通訊不上的門圖標顯示為紅色
，請檢查產品序列號、域名信息、端口是否正確對應及該控制器的IP地址可否ping通。
注意：
如果需要更換控制器，可直接將原控制器產品序列號更改為現在的產品序列號即可，請注意需要同型號才能進行更改替換，更改后，相關設置會保留，到【總控制臺】重新進行【上傳設置】即可。
附錄一：
關閉XP自帶的防火墻
進入【控制面板】。
進入【控制面板】界面后，選擇【安全中心】。
進入【安全中心】界面后，選擇【Windows 防火墻】。

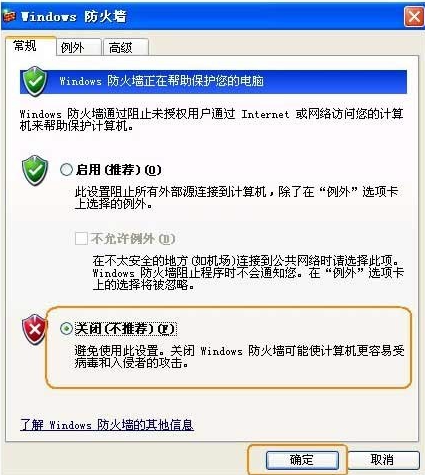

進入【Windows 防火墻】后，選擇【關閉】
