發布時間：2016-06-14 18:52:00 閱讀次數：1862
RS232是串行數據接口標準，最初是由電子工業協會（EIA）制訂并發布的，RS232在1962年發布，命名為EIA-232-E，作為工業標準，以保證不同廠家產品之間的兼容。RS422由RS232發展而來，它是為彌補RS232之不足而提出的。為改進RS232通信距離短、速率低的缺點，RS422定義了一種平衡通信接口，將傳輸速率提高到10Mb/s，傳輸距離延長到4000英尺（速率低于100kb/s時），并允許在一條平衡總線上連接最多10個接收器。RS422是一種單機發送、多機接收的單向、平衡傳輸規范，被命名為TIA/EIA-422-A標準。為擴展應用范圍，EIA又于1983年在RS422基礎上制定了RS485標準，增加了多點、雙向通信能力，即允許多個發送器連接到同一條總線上，同時增加了發送器的驅動能力和沖突保護特性，擴展了總線共模范圍，后命名為TIA/EIA-485-A標準。由于EIA提出的建議標準都是以“RS”作為前綴，所以在通訊工業領域，仍然習慣將上述標準以RS作前綴稱謂。
RS232通訊的基礎知識：

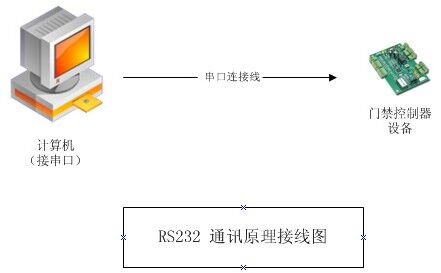

RS232通訊又叫串口通訊方式。是指計算機通過RS232國際標準協議用串口連接線和單臺設備（控制器）進行通訊的方式。
通訊距離：9600波特率下建議在13米以內。
通訊速率（波特率 Baud Rate）：缺省常用的是 9600 bps，常見的還有1200、2400、4800、19200、38400等。波特率越大，傳輸速度越快，但穩定的傳輸距離越短，抗干擾能力越差。

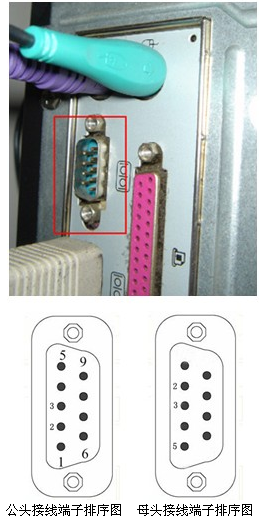

備注：一般臺式機會自帶1-2個串口插座（9針插頭上帶針的俗稱公頭，帶針孔的俗稱母頭），現在的筆記本一般不帶串口插座，可以購買 USB串口轉換器。
一般只用2、3、5號三根線。
2：RxD Receive Data，Input；
3：TxD Transmit Data，Output；
5：GND Ground。
RS485通訊的基礎知識：
RS485和RS232的基本通訊機理是一致的，他的優點在于彌補了RS232 通訊距離短，不能進行多臺設備同時進行聯網管理的缺點。

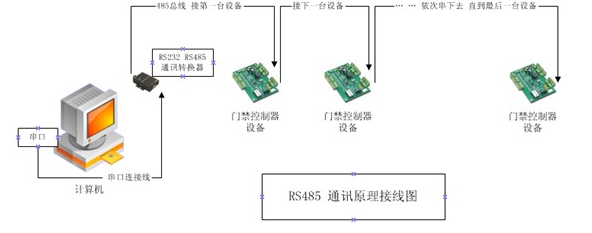

計算機通過RS232/485轉換器，依次連接多臺485設備（門禁控制器），采用輪詢的方式，對總線上的設備輪流進行通訊。
接線標示是485+和485-，分別對應鏈接設備（控制器）的485+和485-。
通訊距離：最遠的設備（控制器）到計算機的連線理論上的距離是1200米，建議客戶控制在800米以內，能控制在300米以內效果最好。如果距離超長，可以選購485信號放大器（中繼器或稱延長器），選購485信號放大器理論上可以延長到3000米。
負載數量：即一條485總線可以帶多少臺設備（控制器），這個取決于控制器的通訊芯片和485轉換器的通訊芯片的選型，一般有32臺、64臺、128臺、256臺幾種選擇，這個是理論的數字，實際應用時，根據現場環境、通訊距離等因素，負載數量達不到指標數。AS-MJ系列門禁控制器按256臺設計，實際建議客戶每條總線控制在80臺以內。如果有幾百上千臺門禁控制器，請采用多串口卡或者485HUB來解決。
485通訊總線（必須用雙絞線，或者網線的其中一組），如果用普通的電線（沒有雙絞）干擾將非常大，通訊不暢，甚至通訊不上。
每臺AS-MJ系列門禁控制器設備必須手牽手地串下去，不可以有星型連接或者分叉。如果有星型連接或者分叉，干擾將非常大，通訊不暢，甚至通訊不上。

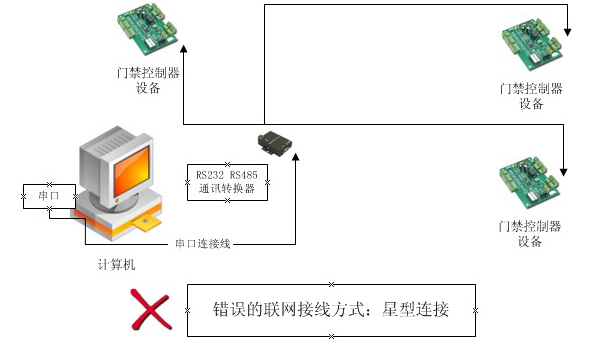

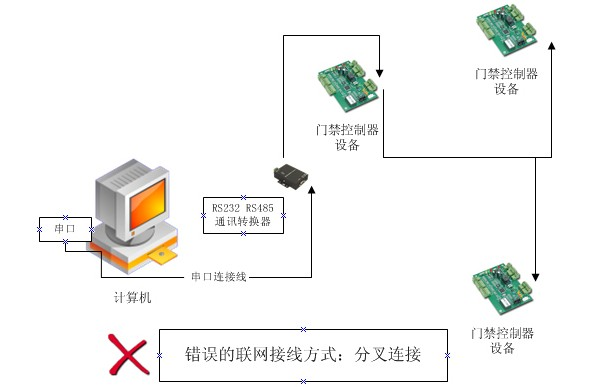

以下是常見的錯誤的連接方式：
RS422通訊的基礎知識：
他的通訊原理和RS485類似，區別在于他的總線是兩組雙絞線（4根線），分別標示為R+、R-、T+、 T-。缺點是布線成本高，容易搞錯?，F(xiàn)在用得比較少了，這里就不詳細介紹了。
