一、系統概述
在經濟飛速發展的中國,在我們高樓聳立的大都市,在大廈、賓館、酒店、銀行、商場、寫字樓,自動門已經是隨處可見。自動門不但能給我們帶來人員進出方便、節約能源、防風、防塵、降低噪音等好處,更令我們的大門增添了不少高貴典雅的氣息。
自動門在國外早已得到普遍應用,在我國也逐步得到大家的認同,中國已經迎來了自動門發展的黃金時期。2003年德國奧帝自動門產品在中國市場異軍突起,以其優異的性能及良好的廠家技術支持,迅速占領了廣大的市場,成為中國自動門行業的一支新興力量。奧帝自動門這一品牌也逐步被我國廣大的用戶、工程商、代理商所認可。

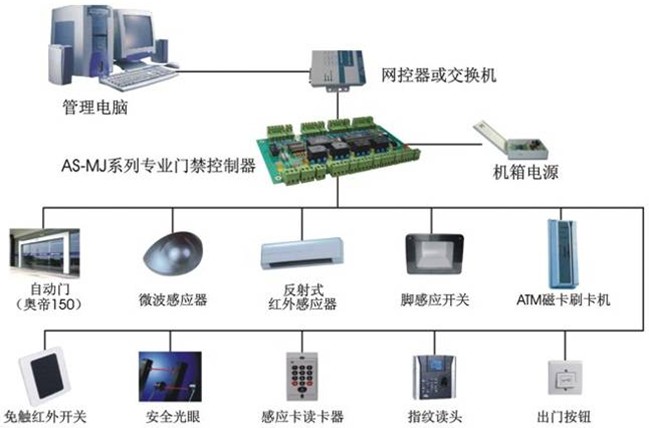

隨著大眾對自動門功能性要求的不斷提高,不僅要求自動門要有微波感應開門的功能,還要有智能控制、進出管控、記錄查詢等功能。智能自動門系統指的就是能夠滿足以上功能性要求的門控系統,智能自動門系統是自動門系統和門禁系統的有機系統集成,通過門禁系統的控制,可做到有效時間段內的微波感應開門或感應卡、指紋等方式的授權開門,如有些客戶要求白天微波感應器開門,只要人走進微波感應的范圍內,門即打開,晚上一定要刷卡或按指紋開門,而且高檔的智能自動門系統還可做到開門方式的自動切換、報警管理和視頻照相錄像管理等。

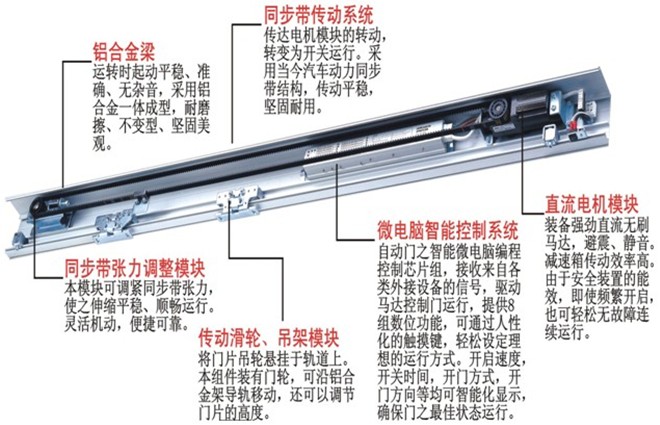

系統產品部件
|
產品特性
|
智能控制器
|
接收來自各類外接設備(如微波感應器、全開/半開五相開關、免觸紅外開關、遙控控制器、安全電眼、指紋門禁(考勤)機、感應卡門禁(考勤)機、磁卡刷卡機、專業門禁控制器等)的信號,并驅動馬達,控制門體按照合適的方式運動。自動檢測門的重量、寬度,使門保持在最佳運行狀態。新增內置兩組輔助光線傳感器接口、輔助功能接口,進一步提高產品的安全性和多功能性。
|
直流無刷電機(馬達)及變速器裝置
|
采用體積小、功率大的直流無碳刷馬達,配合傳動效率高、噪音小的高速齒輪箱系統減速,然后驅動皮帶。內部有安全裝置,即使頻繁開閉,也可長期無故障運行。電機傳動皮帶輪金屬制造,免修理。省電、高扭力、連續使用不發熱。
|
皮帶
|
高效同步齒型帶,防止打滑,保證平穩運行。將電動機模塊的轉動轉變?yōu)橥鶑?fù)運動。采用特殊材料工藝的齒形皮帶,伸縮性小,不受溫度影響,傳遞效率高,所以不用因皮帶伸縮做調整。
|
吊架組
|
用于門體吊掛。本模塊上裝有吊輪,用于運動門扇的懸掛,在鋁合金梁的導軌上移動,安全可靠,最大可承載150公斤重量的門體。本模塊采用新材料制成,確保長壽命。每個吊架均可獨立實現±3毫米高度的調節,進一步簡化安裝。
|
鋁合金梁
|
鋁合金梁采用高強度、耐磨鋁材制成,承重不變型。
|
張緊輪
|
皮帶掛在張緊輪模塊上,該模塊設有調節皮帶張力的組件。
|
止位夾
|
本組件采用優質鋼材,用于限定門凈開寬度;止位夾上裝有橡膠墊片,用于緩減吊架的撞擊。
|
技術指標
|
單扇門
|
雙扇門
|
門扇重量
|
150kg以下
|
150kg以下×2
|
門扇寬度
|
700~1300mm
|
600~1250mm
|
控制器
|
8位元微電腦處理控制器
|
|
馬達
|
直流24V55W無碳刷馬達
|
|
開門速度
|
150~500mm/秒(可調整)
|
150~450mm/秒(可調整)
|
關門速度
|
100~450mm/秒(可調整)
|
100~430mm/秒(可調整)
|
慢行速度
|
30~50mm/秒(可調整)
|
30~50mm/秒(可調整)
|
開門保持時間
|
開門靜止后0.5~10秒的范圍內(可調)
|
|
手動開啟力
|
最大3.5kg
|
|
電源電壓
|
AC200-250V 50/60Hz
|
|
工作環境溫度
|
-20℃~+50℃
|
|
安全功能
|
開閉時遇到障礙物可立即開啟(碰到障礙物時門會自動反彈,避免夾人事件和機器部件的損壞)
|
|
基本動作
|
|
|
選配件
|
微波感應器、全開/半開五相開關、免觸紅外感應開關、遙控控制器、電控鎖、安全電眼、指紋門禁(考勤)機、感應卡門禁(考勤)機、磁卡刷卡機、專業門禁控制器門禁等。
|
智能自動門系統中門禁系統組件產品(如指紋、感應ID/IC卡門禁機,自動門電插鎖,門禁專用電源,開門按鈕,ATM磁卡刷卡機,網控器,無線門鈴等)的介紹詳見產品中心內的內容。
自動門適合于賓館、酒店、銀行、寫字樓、廠礦企事業單位、醫院、商店等,應用非常廣泛。使用自動門,可以節約空調能源、降低噪音、防風、防塵,同時可以使我們的出入口顯得莊重高檔。
自動門根據使用的場合及功能的不同可分為自動平移門、自動平開門、自動旋轉門、自動圓弧門、自動折疊門等,其中平開門用的場合較少,旋轉門由于昂貴而且非常龐大,一般只用于有需要的高檔賓館,自動平移門使用得最廣泛,大家一般所說的自動門、感應門指的就是自動平移門。
自動平移門最常見的形式是自動門機及門內外兩側加雷達,當人走近自動門時,雷達感應到人的存在,給控制器一個開門信號,控制器通過驅動裝置將門打開。當人通過門之后,再將門關閉。由于自動平移門在通電后可以實現無人管理,既方便又提高了建筑的檔次,于是迅速在國內外建筑市場上得到大范圍的普及。
根據安裝自動門的環境及要求,考慮選擇自動門的配置。
為方便自動門日后的保養維修,可選擇不銹鋼、鋁型材或鋁塑板作為門柱、門粱的外飾面;注意如果采用大理石作為外飾面,自動門工程與大理石工程之間必需事先確定相互配合的施工方案,以免出現配合錯誤導致返工重做的嚴重后果。門體一般都采用玻璃門,目前常見的有純玻璃門及有框玻璃門。
選擇能夠提供完善售后服務的代理商或工程商,這個代理商或工程商有足夠的自動門廠家的技術支持作為后盾,這樣才能確保我們最終用戶的利益。
自動平移門安裝和調試的關鍵是提高精度,即導軌的平直度和水平度,門體的兩個吊掛點所形成的直線與導軌的平行度和垂直度,最大限度地減少門體的靜態側擺。在自動門投入使用后,尤其是初期,經常調節門體,修正運行產生的誤差。
要嚴格限制門體重量,不能超過自動門的額定負重。通常在三個月最多一年內要對自動門進行全面的清理和調整。
公共場所的自動平移門因?yàn)槭褂妙l率非常頻繁,而任何自動門的使用頻率和使用壽命都有限。例如機場、大型超市和醫院外門的人員流量每天可達成千上萬人次,或者在特定時間段里集中通過大量人員,在這種情況下,要使用自動門就必須進行綜合考慮。例如增加門的數量,加大門扇寬度,增加關門延遲時間等。
設 備 名 稱
|
型號
|
數量
|
單價
|
總額
|
備注
|
||
管理電腦
|
|
|
|
|
客戶自備
|
||
門禁系統
|
門禁主機
|
感應ID/IC卡門禁一體機
|
|
|
|
|
|
指紋門禁一體機
|
|
|
|
|
|
||
分體式專業門禁控制器
|
|
|
|
|
|
||
門禁管理軟件
|
|
|
|
|
|
||
感應ID/IC卡讀卡器
|
|
|
|
|
|
||
門禁專用電源
|
|
|
|
|
|
||
自動門專用電插鎖
|
|
|
|
|
|
||
自動門專用電插鎖支架
|
|
|
|
|
|
||
網控器
|
|
|
|
|
|
||
開門按鈕
|
|
|
|
|
|
||
感應卡
|
|
|
|
|
|
||
自動門系統
|
自動門機
|
|
|
|
|
|
|
鋼梁
|
|
|
|
|
|
||
鋼化玻璃
|
|
|
|
|
|
||
不銹鋼
|
|
|
|
|
|
||
門體制作人工費
|
|
|
|
|
|
||
合計
|
|
|
|
|
|
我公司應市場客戶的要求對各系統產品解決方案進行分類,但由于編輯網站內容要花費大量的時間,故此解決方案較為籠統,在本網站的第二期網站內容增添中,將對各系統產品解決方案進行詳細的分類介紹,敬請關注。
感謝閱覽!
總編稿人:萬紅星
聯系電話:13656711511或13336060809
