系統背景
****是連續三年躋身中國民營企業500強前30位，名列2002年度中國民營企業市場競爭力第1名的家裝建材企業。先后獲得了“中國誠信企業”、“全國誠信建設示范單位”、“中國質量萬里行突出成就獎”、“中國綠色生態家居示范商場”等榮譽，被全國工商聯和國家勞動保障部授予“就業與再就業先進單位”稱號。****總建筑面積36萬方，五星級市場商鋪，共有觀光電梯、手扶梯、客梯、貨梯等100多部，****千余個停車位，市場三樓自配有500個停車位，讓您購物之余，停車絕對不是問題！

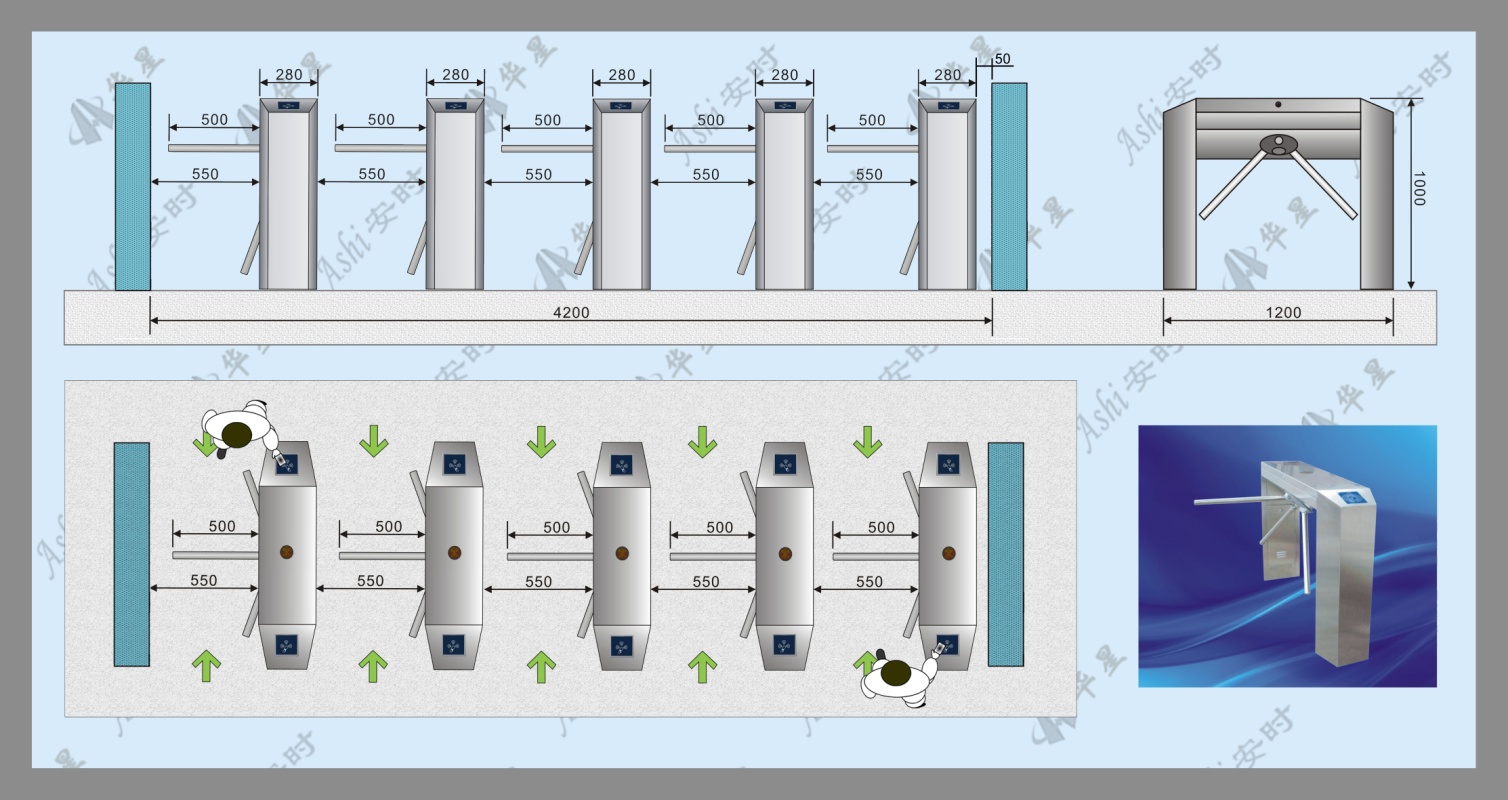

為管理需要，需在****員工通道進出口設置感應卡三輥閘通道。所有進出員工均需刷卡識別，驗證成功后方可通過三輥閘通道，杜絕非法通行。根據現場的實際勘測，****員工通道進出口寬度為4.5米。按通道寬度尺寸及客戶需求，計劃設置5個三輥閘通道。
要求本系統需達到下列要求：
1）所有進出商場的員工進出閘機（三輥閘）均要刷卡驗證，所有驗證均要有記錄，系統可查看和管理通道數據及權限。系統也可靈活對離職人員進行權限刪除。
2）員工通道進出口設置5個三輥閘通道，用于員工的通行，要求可進出雙向通行。
3）通道閘系統的通訊方式為標準TCP/IP傳輸方式，可接入商場的局域網內，可利用商場內部局域網進行通訊傳輸。
4）通道閘系統后臺管理軟件為網絡版，可做到多臺電腦管理，并具有不同的管理權限，商場管理部可以查看所有進出數據。
系統概述
隨著高科技的蓬勃發展，智能化管理已經走進了人們的社會生活，一座座辦公大樓、智能化大廈、現代廠房拔地而起，適應信息的時代發展需要，作為跨世紀使用的建筑、廠房和辦公環境，必須在功能上滿足當前和未來發展的需求，成為文化和經濟發展的基地。我們經常看到以下情景：博物館、體育館、會展中心、俱樂部等場所員工私自帶朋友進入；廠區、大廈、員工飯?zhí)玫韧ǖ捞帗頂D，吵鬧不堪；地鐵、車站、碼頭等場所人流量大，工作人員聲嘶力竭也無能為力；學校上學放學的特定時間段內學生蜂擁而來?yè)頂D、踩壓、無序等等……
智能化通道三輥閘機管理系統可以幫助我們解決這些問題，并提高通行效率，改善工作和生活的環境。三輥閘的使用可以使人流有序的通過通道。
三輥閘作為人流通道的現代化控制設備（通道阻擋裝置），被廣泛應用于人員出/入口需要進行控制的地方，如各類企事業單位、建筑工地、智能小區、景區、會所、地鐵、車站、碼頭等場所，用于管理人流并規范人員出入，為出入人員提供文明、有序的通行方式，有效管理人員進出。三輥閘的使用可以使人流有序的通過通道，其最基本最核心的功能是實現一次只通過一個人，合理控制人流量，從而有效保證人流井然有序。三輥閘符合消防要求，在出現緊急情況時，斷電后三輥閘攔阻體（閘桿）會自動下落，形成無障礙通道，保證通道暢通無阻，方便人員及時疏散。

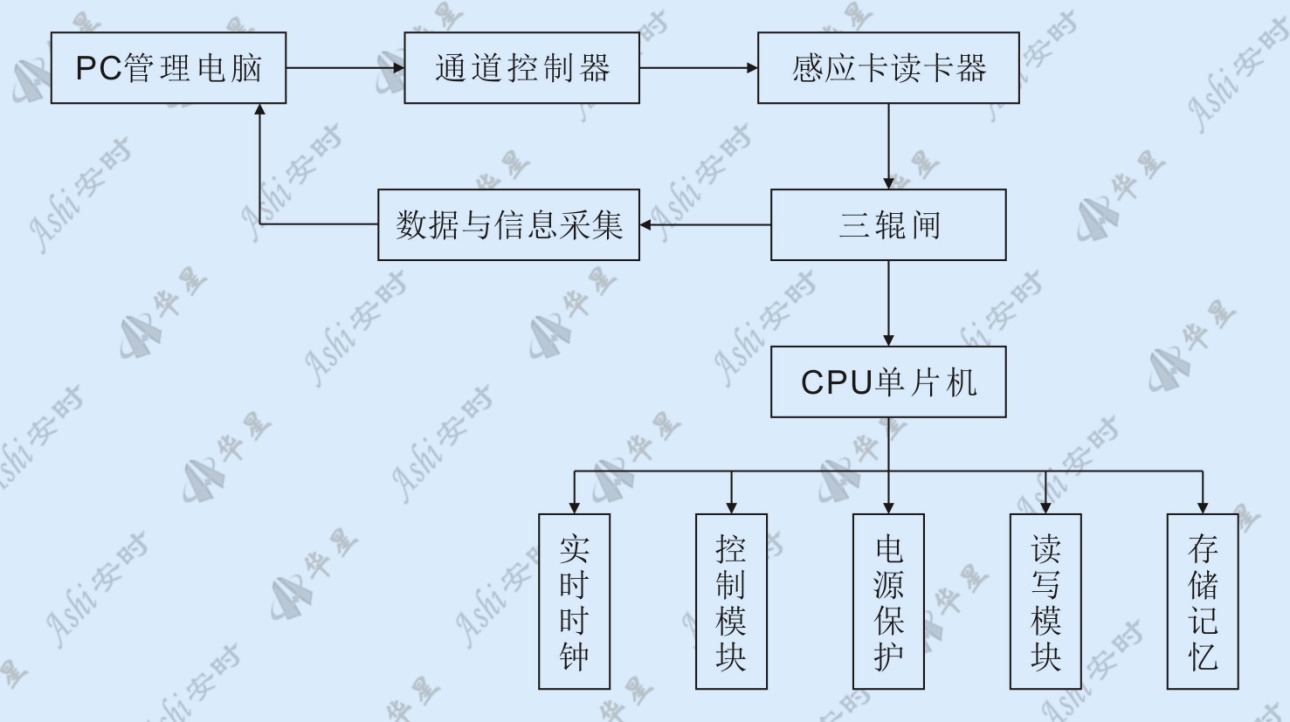

三輥閘不能獨立工作，其需與控制單元（包括各類系統控制器和識讀控制一體機等）、前端識讀單元（包括各類指紋識別終端）、管理單元（包括管理電腦、管理軟件和網絡連接設備等）及其它單元設備組成三輥閘通道閘系統，才能正常運行、工作，為用戶所用。三輥閘與控制器、機箱電源、讀卡器、計算機、系統管理軟件等相結合，便構成了感應卡三輥閘通道門禁出入管理控制系統。
感應卡三輥閘通道門禁出入管理控制系統（簡稱通道閘系統），具有對人員出入控制、人員統計管理、人員出入信息次數查詢、員工考勤自動統計、監控聯動等多種功能，它主要方便內部人員有序出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的安保，從而為用戶提供一個高效和具經濟效益的工作和生活環境。
本系統以感應IC卡作為人員身份證明及合法性的媒介，以感應IC卡作為用戶卡，通過刷感應IC卡進出通道閘，出/入口通道設備通過識讀用戶卡從而判斷該用戶是否準進/出，并把出/入的記錄保存在系統控制器內，通過網絡讀取到后臺軟件數據庫中。也可實時監控出入人員的刷卡信息，并進行統計。攜帶有感應IC卡的人員，在通道閘機刷卡標貼上刷卡后，感應IC卡讀卡器讀取感應IC卡卡片序列號信息并將信息上傳給系統控制器，由系統控制器對該數據進行處理，若為合法卡（經過用戶通道閘系統授權的卡片，稱為合法卡），則允許進出通道閘；若為非法卡或無效卡，則不允許進出通道閘。當人員進出擺閘、翼閘、全高箱式平移閘和無障礙通道時，系統還具有刷非法卡、無效卡或不攜帶感應卡直接闖入/出通道閘報警功能。
本系統支持多種局域網構建方式的數據傳輸，支持有線局域網、光纖局域網、無線局域網和VPN虛擬局域網的數據傳輸。通過單位現有的內部局域網可以讀取到后臺軟件數據庫中，可以實現總部對分部的管理，也可以實現分部的自行管理，并能夠?qū)崿F(xiàn)相關數據的共享。用戶只需要有一臺電腦安裝了管理軟件，就可以隨時查看單位內部局域網內所有考勤/門禁點的考勤/門禁記錄。
.jpeg)
1、可以樹立大廈規范化管理形象，提高管理檔次，同時完善內部的管理體制。
2、所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
3、通道閘系統具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安，從而為用戶提供一個高效和具經濟效益的工作環境。
4、脫機、脫網運行：系統具備出現異常情況時的自適應能力，當電腦出現故障或網絡不通的情況下，仍然能夠正常工作，現場通道閘的正常開啟不受影響。
5、實時監控、照片顯示、通道狀態顯示功能：可以實時監控員工出入狀況。
6、實時提取功能：用戶可以邊實時監控，邊自動提取控制器內的記錄，刷一條就上傳一條到電腦數據庫里。
7、遠程開門功能：管理員可以在接到指示后，點擊軟件界面上的“遠程開門”按鈕遠程地打開某個通道。遠程開門記錄通過設置也是可以形成記錄的。
8、通道管理軟件附送的考勤及其他功能。
本系統的功能和作用還有好多，具體可參見“系統軟件介紹”。
.jpeg)

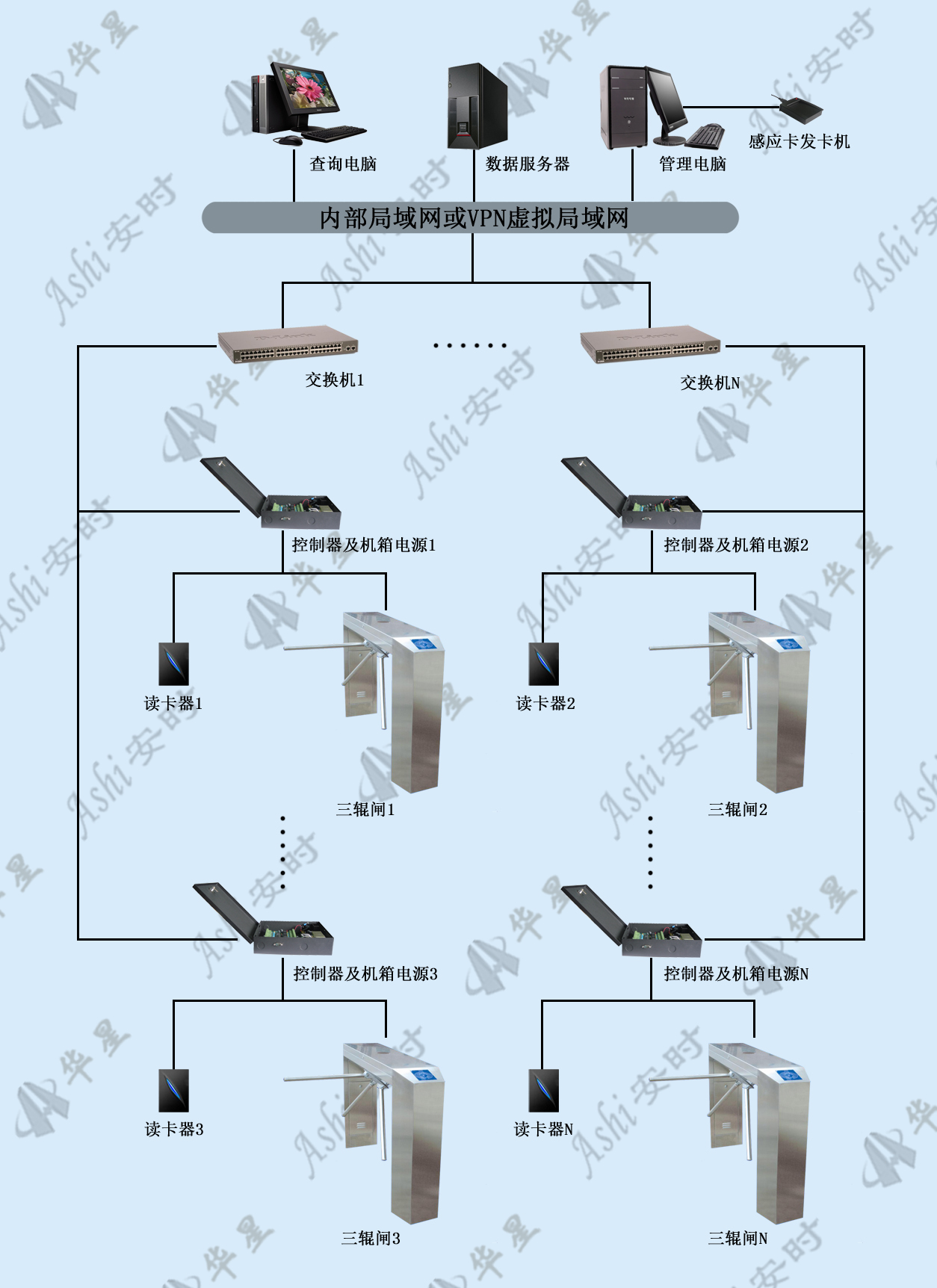

本系統主要由服務器、相關管理電腦或監視電腦、通道系統管理軟件、通道控制器、機箱電源、感應卡讀卡器、三輥閘機和感應IC卡等組成。其系統結構圖如上圖2：
通道系統管理軟件：通過管理電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
通道控制器：存儲感應卡權限和進出閘機記錄，并中央處理所有人臉或指紋數據上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
機箱電源：提供系統運作的電源供應。機箱電源是給通道控制器和指紋一體機的專用電源，AC220V入，DC12V7A出。
感應卡讀卡器：通過射頻感應原理，識別感應卡內置加密卡號。
感應IC卡：存儲用戶的不可復制和解密的IC號。
三輥閘機：設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應ID卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入；設備的機械部分包含一個緊急控制裝 置，在斷電時，水平位置的三叉桿會自動落桿，保證通道通暢無阻，方便人員及時疏散。
發卡機：本設備能讀出非接觸式IC卡內的序列號（后八位序列號），并通過USB口輸出到管理電腦。由USB直接供電，無需額外電源，無需驅動，即插即用。
.jpeg)
|
序號
|
產品名稱
|
規格型號
|
數量
|
單價
|
總額
|
備注說明
|
|
1
|
網絡型門禁控制器
|
|
N臺
|
*****
|
*****
|
|
|
2
|
機箱電源
|
|
N只
|
*****
|
*****
|
|
|
3
|
系統軟件
|
|
1套
|
*****
|
*****
|
|
|
4
|
讀卡器
|
|
N臺
|
*****
|
*****
|
|
|
5
|
三輥閘
|
|
N臺
|
*****
|
*****
|
|
|
6
|
感應IC卡
|
|
N張
|
*****
|
*****
|
|
|
7
|
發卡機
|
|
N臺
|
*****
|
*****
|
|
