系統背景
****位于杭州市蕭山區商城南路****號，由杭州安邦房地產開發有限公司開發。****北接老城區商業干道人民路，南鄰拱秀路延伸段，西面、北面有王家河塘、董家埭河雙水相依，東面通過拱秀支路與人民路相連，地理位置優越，景觀資源豐富，為老城區不可復制的絕版地塊。****總用地面積約65畝，總建筑面積約10萬平方米，建筑密度僅19%，10幢高層住宅沿450余米天然水系錯落散開，為老城區罕有的水景高尚住宅。
為管理需要，需在****南門和北門設置用于小區內部人員及電動車、自行車、三輪車通行的感應卡擺閘通道系統，所有小區內部人員進出均需刷卡驗證識別，人員刷卡驗證后方可通過，杜絕非法人員進出小區帶來的安全隱患。根據預置通道的現場測量，南門及北門通道寬度均為3.2M，按通道寬度尺寸及客戶需求，計劃在南門及北門各設置2個擺閘通道。
要求本系統需達到下列要求：
1）小區內部人員進出閘機（指擺閘）均要刷卡，所有刷卡數據均要有記錄，系統可查看和管理通道數據及權限。系統也可靈活對離租人員進行權限刪除，即使離租人員手中有卡，也不能進出閘機。
2）南門及北門各設置2個擺閘通道，均為雙向進出通道，滿足小區內部人員及電動車、自行車、三輪車通行。
3）通道閘系統的通訊方式為標準TCP/IP傳輸方式，可接入小區物業管理中心的局域網內，可利用小區內部局域網進行通訊傳輸。
4）通道閘系統后臺管理軟件為網絡版，可做到多臺電腦管理，并具有不同的管理權限，發卡中心和主任辦公室都可以查看所有進出數據。
系統概述
隨著小區管理的不斷規范化以及人們對自身安全和財產安全的重視，傳統的人員管理方式已經不能適應社會發展的需求，通道閘管理系統逐漸被廣泛應用于生活當中。對小區來說，每天出入人員眾多，另外還有一些不法分子潛入小區盜取財產，對小區住戶造成巨大損失，給小區帶來了嚴重影響。通道閘系統的應用不僅可以規范人員流動的秩序，還能阻止不法分子的通行，能有效的保護用戶的財產安全，全面提升了小區的管理檔次。
擺閘作為人流/車流（固指自行車/電動車/摩托車，以下同）通道的現代化控制設備（通道阻擋裝置），被廣泛應用于出/入口需要進行控制的地方，如各類企事業單位、建筑工地、智能小區、景區、學校、飯?zhí)谩①e館、博物館、體育館、俱樂部、會所、地鐵、車站、碼頭等場所，用于管理人流/車流并規范人員/車流出入，為出入人員/車輛（固指自行車/電動車/摩托車，以下同）提供文明、有序的通行方式，有效管理人員/車輛進出。擺閘的使用可以使人流/車流有序的通過通道，合理控制人流/車流量，從而有效保證人流/車流井然有序。擺閘符合消防要求，在出現緊急情況時，斷電后擺閘攔阻體（閘擺）會快速打開，形成無障礙通道，保證通道暢通無阻，方便人員及時疏散。
本系統以感應ID/IC卡作為人員身份證明及合法性的媒介，以感應ID/ IC卡作為用戶卡，通過刷感應ID/IC卡進出通道閘，出/入口通道設備通過識讀用戶卡從而判斷該用戶是否準進/出，并把出/入的記錄保存在系統控制器內，通過網絡讀取到后臺軟件數據庫中。也可實時監控出入人員的刷卡信息，并進行統計。攜帶有感應ID/IC卡的人員，在通道閘機刷卡標貼上刷卡后，感應ID/IC卡雙識別讀卡器讀取感應ID/IC卡信息并將信息上傳給系統控制器，由系統控制器對該數據進行處理，若為合法卡（經過用戶通道閘系統授權的卡片，稱為合法卡），則允許進出通道閘；若為非法卡或無效卡，則不允許進出通道閘。當人員進出擺閘時，系統還具有刷非法卡、無效卡或不攜帶感應卡直接闖入/出通道閘報警功能。
本系統支持多種局域網構建方式的數據傳輸（局域網是指在某一區域內由多臺計算機互聯成的計算機組。局域網可以實現文件管理、應用軟件共享、打印機共享、工作組內的日程安排、電子郵件和傳真通信服務等功能。局域網是封閉型的，可以由辦公室內的兩臺計算機組成，也可以由一個單位內的上千臺計算機組成），支持有線局域網、光纖局域網、無線局域網和VPN虛擬局域網的數據傳輸。通過濱水明庭現有的內部局域網可以讀取到后臺軟件數據庫中，可以實現總部對分部的管理，也可以實現分部的自行管理，并能夠?qū)崿F(xiàn)相關數據的共享。用戶只需要有一臺電腦安裝了管理軟件，就可以隨時查看小區內部局域網內門禁記錄。
本系統支持脫機、脫網運行，系統在電腦出現故障或網絡不通的情況下，仍然能夠正常工作。多個出/入口的場所，可以設置某人可以進出全部的出/入口，也可以限制該人員能進出其中的幾個出/入口。
.png)
1、可以樹立大廈的規范化管理形象，提高管理檔次，同時完善內部的管理體制。
2、所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
3、通道閘系統具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部人員出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安，從而為用戶提供一個高效和具經濟效益的工作和生活環境。
4、如果作業人員的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入您的公司、辦公大樓。對于辭職或開除、離開的人員或者離租的人員感應卡采用禁用的方式，該人員以后都無法進入該大廈。
5、脫機、脫網運行：系統具備出現異常情況時的自適應能力，當電腦出現故障或網絡不通的情況下，仍然能夠正常工作，現場通道閘的正常開啟不受影響。例如公司、辦公大樓內發生火災，也可通過軟件的功能強制翼閘門常開，方便人員逃生。
6、智能聯動及報警輸出功能。可實現通道閘系統智能聯動功能，收到消防信號后自動打開閘門便于逃生等功能。本系統具有強大的聯動功能，支持硬件觸發及事件觸發，如門狀態、卡狀態、輸入輸出點和卡號的組合聯動。本設備也具有報警聯動功能，系統控制器具有多組輔助輸入/輸出接口，輔助輸入接口可以連接報警前端設備，可以聯動設置輔助繼電器啟動相關報警設備。例如大廈內剛剛發生了重大的偷竊事件，您估計竊賊現在還在大廈內，您可以通過軟件的功能強制翼閘門常閉，這樣即使授權的持卡人員也無法出門，搜查完畢后，您可以通過軟件恢復系統正常。
7、實時監控、照片顯示、通道狀態顯示功能：可以實時監控翼閘門的狀態和感應卡執卡者的出入狀況，以實時顯示刷卡人預先存儲在電腦里的照片。以便保安人員和本人核對。合法卡的實時記錄以綠色的方式顯示，非法卡的記錄以橙色的方式記錄，報警記錄以紅色的方式顯示，便于提醒保安人員注意。如果加裝視頻門禁設備，還可以在客戶刷卡的時候進行實時的照相和錄像。
8、實時提取功能：用戶可以邊實時監控，邊自動提取控制器內的記錄，刷一條就上傳一條到電腦數據庫里。9、遠程開門功能：管理員可以在接到指示后，點擊軟件界面上的“遠程開門”按鈕遠程地打開某個通道。遠程開門記錄通過設置也是可以形成記錄的。
10、通道管理軟件附送的考勤及其他功能。
本系統的功能和作用還有好多，具體可參見“系統軟件介紹”。
.png)

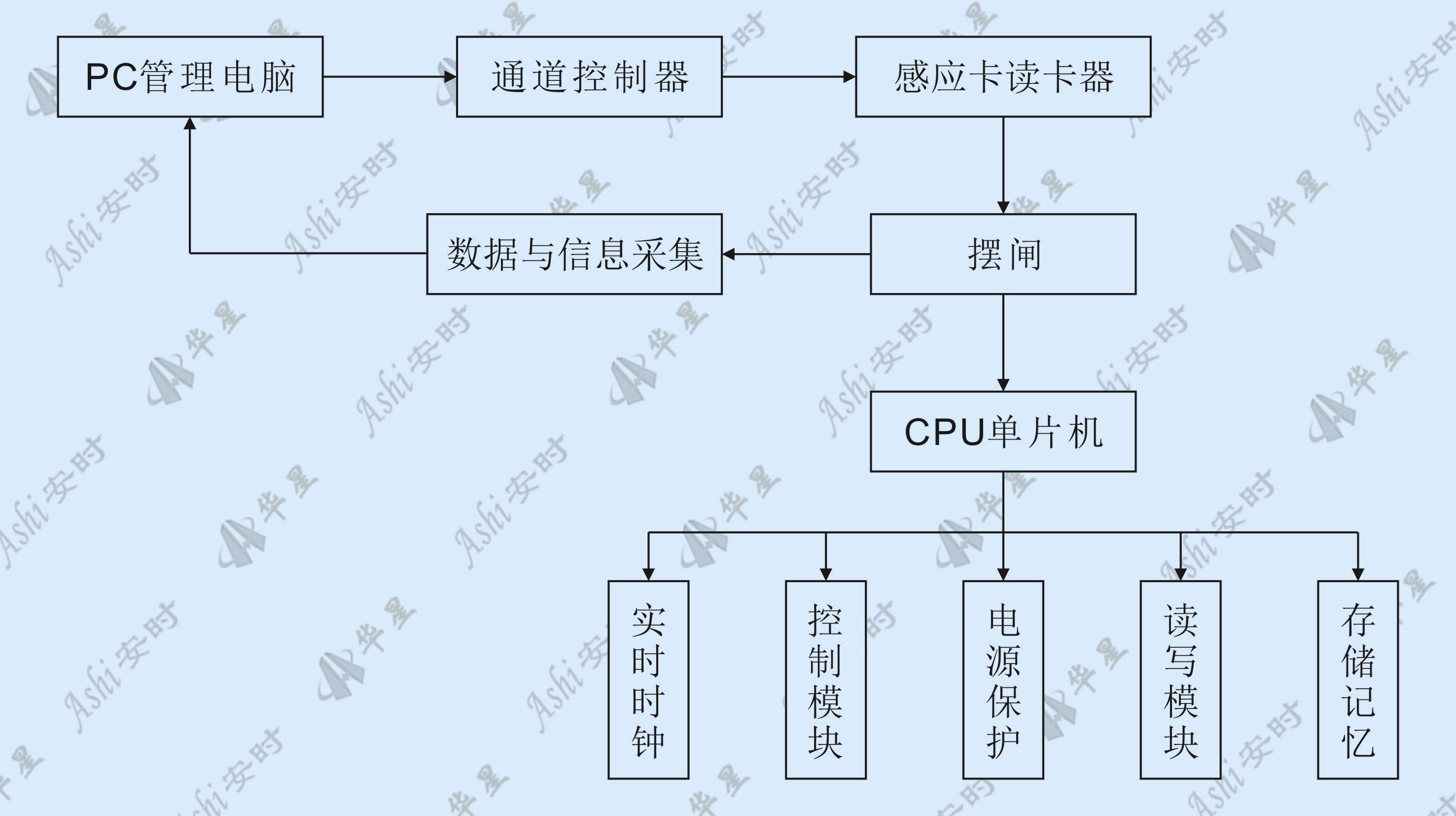

本系統主要由服務器、相關管理電腦、通道系統管理軟件、控制器、機箱電源、讀卡器、擺閘、發卡機和感應IC卡等組成。其系統結構圖如上圖2：
通道系統管理軟件：通過管理電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
機箱電源：提供系統運作的電源供應。機箱電源是給控制器和讀卡器供電的專用電源，AC 220V輸入，DC 12V7A輸出。
讀卡器：通過射頻感應原理，識別感應卡內置卡號。
發卡機：對感應IC卡進行授權。
感應IC卡：存儲用戶的不可復制和解密的IC號。

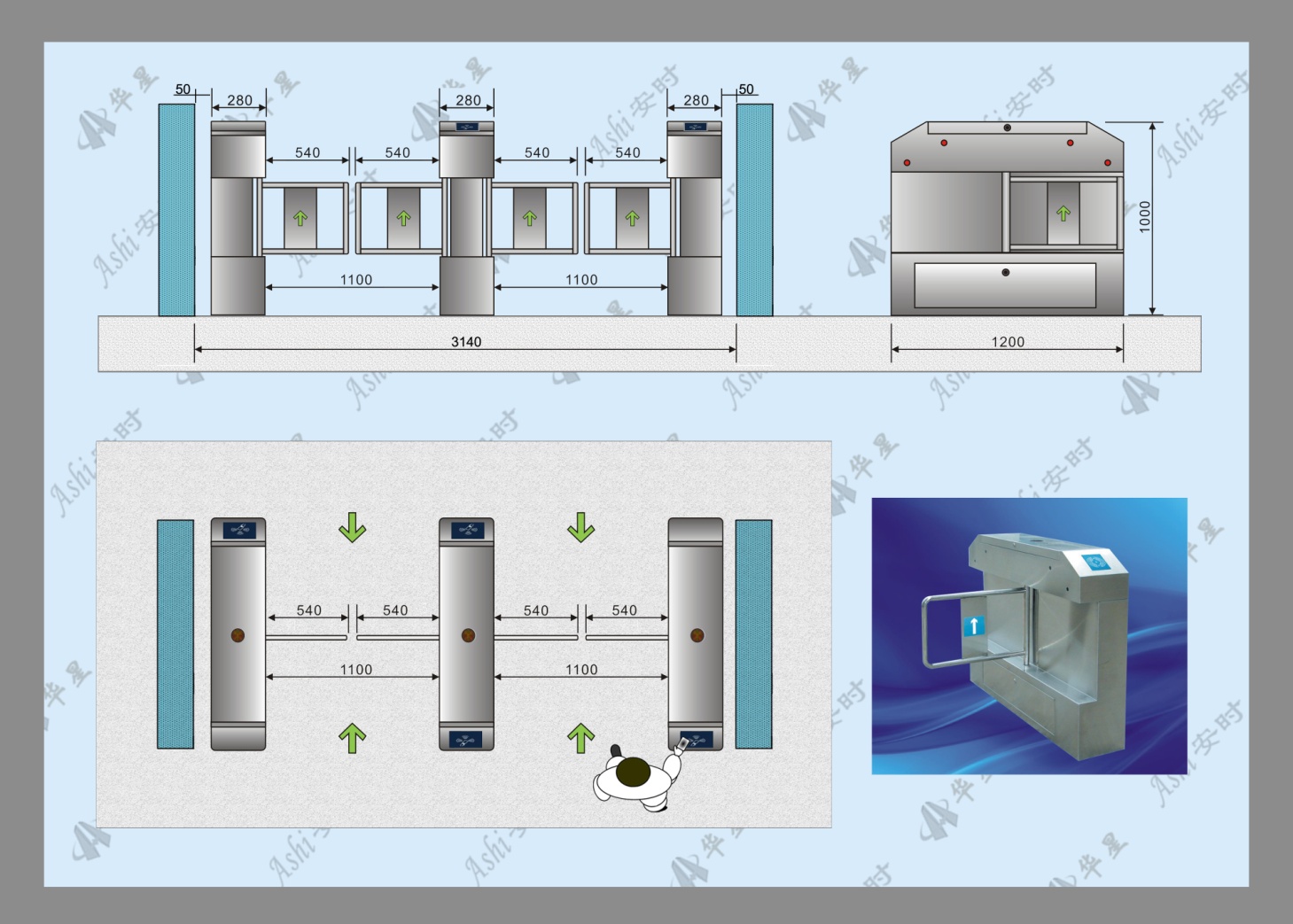

擺閘：設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員和車輛（固指自行車或電動車）提供文明、有序的通行方式，同時又可杜絕非法人員出入；在出現緊急情況時，可斷電保證通道暢通無阻，方便人員及時疏散。一般情況下，本設備都是配套通道系統集成使用的，可實現人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等功能。
.jpeg)
|
序號
|
產品名稱
|
規格型號
|
數量
|
單價
|
總額
|
備注說明
|
|
1
|
網絡型門禁控制器
|
|
N臺
|
*****
|
*****
|
|
|
2
|
機箱電源
|
|
N只
|
*****
|
*****
|
|
|
3
|
管理系統軟件
|
|
1套
|
*****
|
*****
|
|
|
4
|
發卡機
|
|
N臺
|
*****
|
*****
|
|
|
5
|
讀卡器
|
|
N只
|
*****
|
*****
|
|
|
6
|
斜角擺閘(單機芯)
|
|
N臺
|
*****
|
*****
|
|
|
7
|
斜角擺閘(雙機芯)
|
|
N臺
|
*****
|
*****
|
|
